Способы прокладки трубопроводов

Способы прокладки трубопроводов


Трубопроводы – подземные и надземные – одна из важнейших коммуникаций городов, хозяйств, предприятий. Системы водоснабжения и водоподготовки, транспортировки жидких сред, отопления, газовые и нефтяные магистрали – все это трубопроводные сборки. От того, насколько грамотно они реализованы, зависит бесперебойность их работы, безопасность и стоимость обслуживания.

Существует свод правил и технологий строительства трубопроводных магистралей разного назначения, соблюдение которых регламентируется на самом высоком уровне. Нормативы для конкретных проектов прямо зависят от способа сборки, а их существует несколько.

Виды монтажа

Виды монтажа трубопроводов

Все способы можно разделить на 2 большие группы.

  1. Подземная установка. Она применяется чаще и проводится с применением 1 из 2 технологий.
    • Бесканальная прокладка трубопроводов.
    • Подземное устройство в каналах.
  2. Надземная прокладка трубопровода. Предполагает монтаж труб на поверхности земли или на расстоянии от нее (актуально для трубопроводов над трассами, в этом случае высота размещения труб должна быть достаточной, чтобы трубопроводная магистраль не мешала работе трассы). Надземные трубопроводы незаменимы, когда маршрут труб пролегает через овраги, пути транспортного следования, реки, иные сооружения. Надземная прокладка трубопровода выполняется в каналах (лотках). Они могут располагаться на грунте или быть слегка в него заглублены, такой способ монтажа актуален в регионах с холодным климатом, которым свойственно присутствие вечномерзлых почв.

Выбор способа устройства трубопроводной линии зависит от ряда условий. Среди них планировочные факторы (назначение, пересечения маршрута с сооружениями и объектами), природные (категория почвы), финансовые (бюджет строительства) и прочие (требования к эстетике вида инженерной системы). Решение по технологии принимается после проведения расчетов по разным вариантам монтажа и должно быть ориентировано в первую очередь на оптимизацию стоимости коммуникации.

Причем учитываться в технико-экономическом обосновании должна не только цена строительства, но и сервисная составляющая стоимости проекта. Пример – прокладка трубопровода отопления. Выбор в пользу подземного устройства позволит снизить капитальные расходы на постройку. Но в практике обслуживания стоимость будет выше, чем у надземной прокладки в силу:

  • необходимости устройства изоляции (при бесканальной укладке теплопотери будут выше, особенно во влажной почве);
  • дополнительной постоянной поддержки во избежание раннего износа.

Методы строительства подземных систем

Наиболее распространенные методы прокладки трубопровода:

  • бестраншейный (укладка под землю без вскрытия грунта);
  • открытый вариант (сборка по опорам, может проводиться в проходных или непроходных коллекторах);
  • скрытый способ монтажа (готовятся траншеи, по которым тянутся трубы).

Проект может быть сложным или простым. В первом случае (как правило, применяется для прокладки трубопроводов водоснабжения в городских условиях траншейным или канальным способом) в одной траншее могут проходить несколько разных магистралей – коробы с кабелями, отопительная сеть и водообеспечение, например.

Одно из важных условий долговечности службы всей сборки – выбор соответствующего материала труб. В современной практике применяют изделия из пластика, асбеста, металла (сталь, медь), керамики, бетона.

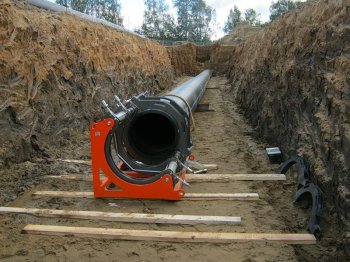

Открытый способ

Открытый способ монтажа трубопроводов

Открытый способ прокладки трубопровода нельзя назвать популярным решением. Скорее, это компромисс, актуальный в случаях, когда укладка закрытым методом невозможна.

Этапы работ:

  • подготовка и выравнивание траншеи для прокладки трубопровода;
  • укрепление стенок и дна выработки;
  • насыпь песчаной подушки;
  • монтаж (сборка) труб;
  • укрывание трубных секций;
  • закрытие траншеи;
  • выравнивание поверхности и восстановление покрытия (если оно имело место), ландшафтного объекта.

Открытая сеть может устраиваться и в непроходных каналах. Тогда трубы магистрали не будут подвергаться постоянному механическому воздействию (давлению) в периоды подвижек и пучения грунта. Правда, ремонт затрудняется из-за менее комфортного доступа непосредственно к секциям.

К плюсам открытой подземной прокладки трубопровода относят возможность ее проведения в случаях, которые исключают скрытый метод монтажа. Минусы:

  • высокая цена проекта (необходимость проводить трудоемкие земляные работы, восстанавливать ландшафт);
  • обязательный перерыв в работе объектов по линии маршрута;
  • создание аварийно опасных зон в месте вскрытия грунта.

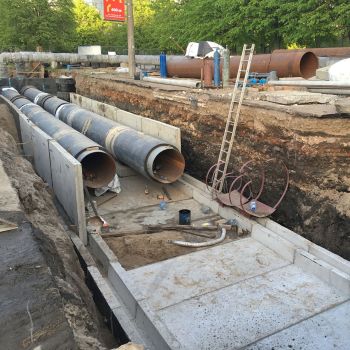

Монтаж в каналах

Монтаж трубопроводов в каналах

Каналы (лотки) используют для защиты труб при их подземном расположении. Среди задач, которые выполняют канальные сборки:

  • изоляция (в первую очередь тепловая);
  • обеспечение свободного удлинения трубы под действием высоких температур.

Укладывают каналы на подвижные опоры под перекрытия, в том числе в зонах автомобильных дорог. Минимальная глубина размещения лотка – 0,6 м (движение транспорта запрещено) или 0,8–1,2 м (под действующей дорогой). Расчет глубины производится с учетом соблюдения 2 условий: определение минимально возможного безопасного заглубления и обеспечение эффективного распределения внешних нагрузок (в том числе, автотранспортных) на трубопроводную сеть.

По конструктивному признаку различают проходные, непроходные и полупроходные трубопроводные (теплопроводные) каналы. Вне зависимости от конструкции все лотки укладываются на опоры. При монтаже предусматривают 2 вида уклона:

  • продольный всей сети минимум на 0,002 для удаления воды (из нижних точек она отводится в дренажную систему самотеком, другой вариант – устройство приямков и удаление принудительно в канализацию насосом);
  • поперечный уклон перекрытий на 1–2% для удаления атмосферной влаги и паводковых вод.

Дополнительная защита от разрушительного действия влаги используется на участках с высоким уровнем подземных вод. Здесь нужна гидроизоляция стенок, перекрытий, канального дна.

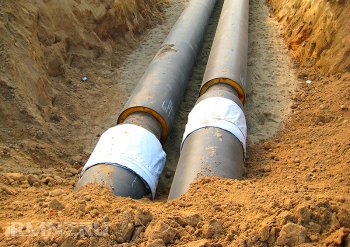

Бесканальная прокладка трубопровода

Бесканальная прокладка трубопровода

В отличие от канального метода, при бесканальном устройстве систем подвижные опоры и лотки не используются. Бесканальная прокладка трубопровода нашла широкое применение в регионах с сухими почвами, хотя на влажных грунтах бесканальные системы тоже устанавливают (с дренажом). В качестве защиты здесь выступает изоляционная оболочка. Особенности бесканальной прокладки:

  • подготовка траншеи под укладку (ее дно должно быть максимально ровным);
  • устройство «подушки» из трамбованного песка, которая должна быть толщиной не менее 10 см (для глинистых почв – 10–15 см);
  • неподвижными опорами при бесканальной прокладке выступают стенки из ЖБИ (монтируются под прямым углом к трубопроводу);
  • в нишах (камерах) устанавливаются компенсаторы, которые могут быть сальниковыми или гнутыми. Они отвечают за компенсацию перемещений труб под действием температур при бесканальной прокладке.

К плюсам бесканальной прокладки относят выгодную стоимость строительства трубопровода, минимальный объем работ, короткие сроки реализации проектов. Есть и минусы: затрудненный ремонт и механическая фиксация (зажатие) труб грунтом, что затрудняет их тепловое перемещение.

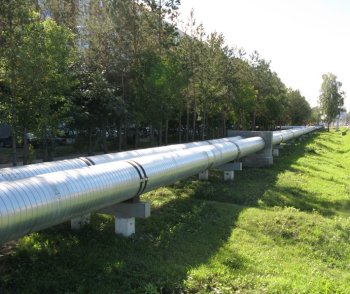

Надземная прокладка

Надземная прокладка трубопровода

Условия, в которых надземная прокладка трубопровода оправдана и эффективна:

  • в районе с сильнольдистыми грунтами (или подземными льдами);
  • на пересеченной местности (водоемы, овраги, жилые и промышленные объекты, иные препятствия по маршруту, которые поможет преодолеть только надземная установка);
  • высокая активность криогенных процессов в регионе.

Для надземной прокладки применяют трубы из хладостойкой стали с обязательной изоляцией. Для надежности и безопасности системы она усиливается опорами из ЖБИ.

По сравнению с подземным способом надземная прокладка обеспечивает качественный отвод воды (поверхностной), исключает урон экологии, повреждение грунтовых слоев, упрощает обслуживание магистралей. Но популярностью надземный монтаж не пользуется из-за цены строительства и обслуживания. Работы по прокладке трубопровода требуют большого опыта и высокой квалификации исполнителей. К этому добавляются расход дорогих материалов, и жесткие требования к расчетам.
