Проектирование трубопроводных систем

Проектирование трубопроводных систем


Трубопроводные системы – транспортировочные путепроводы для перегонки разных сред. Без прокладки трубопроводов невозможна работа большинства коммуникационных сетей (отопление, водоподготовка, водоснабжение), атомных и тепловых станций, электросистем и многого другого.

От качества проектирования трубопроводной системы (и монтажа трубопровода) напрямую зависит безопасность, эффективность, долгосрочность и стоимость работы любой магистрали. А также ее технико-технологические характеристики (выдерживаемые нагрузки, необходимость в дополнительном оборудовании, предельное давление).

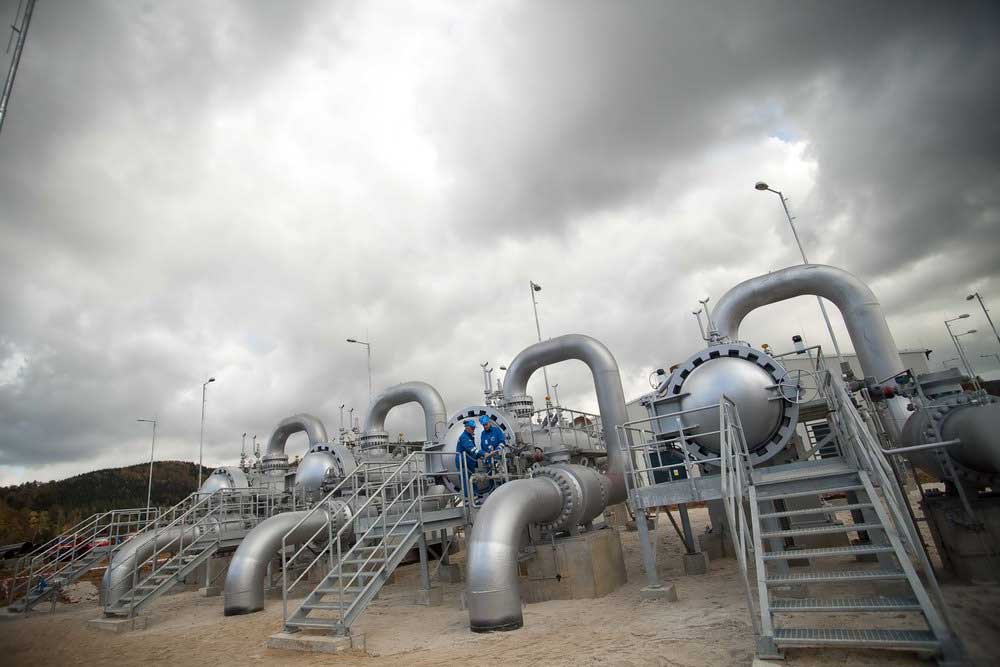

Значение проектирования трубопроводных систем

Важность проектирования трубопроводных систем

Значение профессионального подхода к проектированию трубопровода определяют следующие условия его эксплуатации:

  • Большинство магистралей используются для транспортировки ядов, газов, опасных агрессивных субстанций. Здесь вопрос качественного проекта определяет не только финансовые показатели работы комплекса, но и уровень его безопасности в локальном и глобальном порядке.
  • Любой комплекс состоит из труб, арматурных изделий, технологических узлов, технических приборов. Все это формирует немалые затраты на устройство единой сети или системы трубопроводов. Задача проектирования трубопровода – совместить элементы магистрали так, чтобы полученная сеть была работоспособной и окупаемой.
  • Существует ряд правил и норм, утвержденных на самом высоком уровне, которым должен соответствовать документ. Отступление от этого перечня сулит штрафы и административные санкции.

Сложность эффективного проектирования трубопроводных систем определяет высокие требования к квалификации специалистов, которые выполняют такую задачу. Среди современных инструментов таких исполнителей – системы проектирования трубопровода в режиме 3D (с объемной визуализацией).

Применение такой технологии во многом упростило процесс, но сформировало новые условия работы. Теперь в компетенции проектировщика входит знание специализированных программ (3D CAD), умение использовать их с учетом особенностей проектируемого объекта.

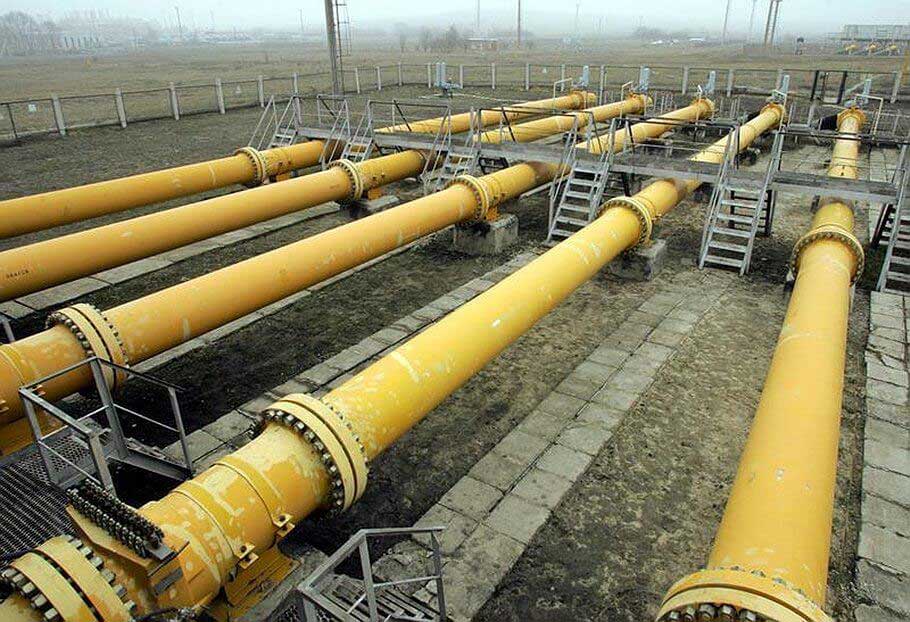

Факторы при проектировании трубопроводных систем

Факторы проектирования трубопроводных систем

В контексте проекта трубопровод – это техническое сооружение из труб, формирующих единую конструкцию с использованием различных соединений. Для устройства секций в данной практике применяют:

  • сварку (шовные соединения);
  • фланцы;
  • специальное оборудование для насечки резьбы;
  • отводы;
  • переходы;
  • тройники и т. д.

Технологически трубопроводная система – это магистраль, которая работает по заданным параметрам. Ключевые характеристики трубопровода:

  • Назначение. Определяет, какую среду транспортирует комплекс. Варианты:
    • пар (на теплоэлектростанциях и АЭС его называют рабочим телом);
    • теплоноситель (вода или нагретый пар);
    • масло;
    • кислоты или щелочи (обратный осмос – ХВО на промышленных объектах);
    • топливо (дизель, мазут, другие продукты нефтепереработки);
    • газы (включая кислород).
  • Уровень рабочего давления. Его нагнетают компрессоры (насосное оборудование). При проектировании трубопроводных систем ориентируются на давление в диапазоне 0,1–25 МПа.
  • Температура внутреннего пространства. Может быть от 5 градусов тепла до 580 градусов выше нулевой отметки.
  • Расстояние транспортировки (может быть от 1 м до 4 км). Зависит от типа применяемых соединений, материала труб, особенностей проекта.

Проектирование трубопровода обязательно учитывает все перечисленные особенности технического задания, а точками опоры для расчетов становятся следующие моменты.

  1. Марку стали труб трубопроводных систем определяют химические и физико-механические особенности рабочей среды. Так, для водопроводов требуется металл с коррозионной стойкостью, для магистралей перегонки кислот – трубы из кислотоупорных сплавов.
  2. Второй параметр, который влияет на выбор трубной стали и задает требования по толщине стенки трубы, – давление.
  3. Расстояние транспортировки и температура среды влияют на общую нагрузку, а потому учитываются при выборе марки стали и типа трубного соединения, применяемых опор.

Ключевые характеристики, используемые при проектировании трубопроводов

Характеристики проектирования трубопроводных систем

Одно из важнейших условий грамотного проектирования трубопроводной системы – точный расчет характеристик компенсатора, а именно показателей:

  • Работоспособности. Уровень готовности устройства к нормальной работе должен быть не ниже 0,999.
  • Безотказности. Норматив – 095 – указывает на вероятность аварии (при расчете) в пределах 5%.
  • Сохраняемости. У компенсатора должен быть срок хранения не менее 5 лет.
  • Долговечности. В современных трубопроводах применяется компенсатор со сроком службы от 30 лет и более.

При расчете проекта и подборе элементов трубопроводной системы необходимо рассчитывать на эксплуатацию нового оборудования с гарантийным сроком обслуживания. Последний составляет не менее 10 лет для всех видов компенсаторов, включая сильфонные модели КСО (компенсатор сильфонный осевой).

Анализ прочности комплекса

Прочность трубопроводных систем

Важный этап проектирования трубопровода – анализ прочности будущего комплекса (уязвимости к напряжениям при нагрузке). На последнюю влияют 4 типа нагрузки:

  • давление;
  • нагрузка от изоляции;
  • нагрузка от массы трубных секций (повышает вероятность возникновения изгибающего момента);
  • самокомпенсация напряжений (может привести к напряжению от изгиба и кручения).

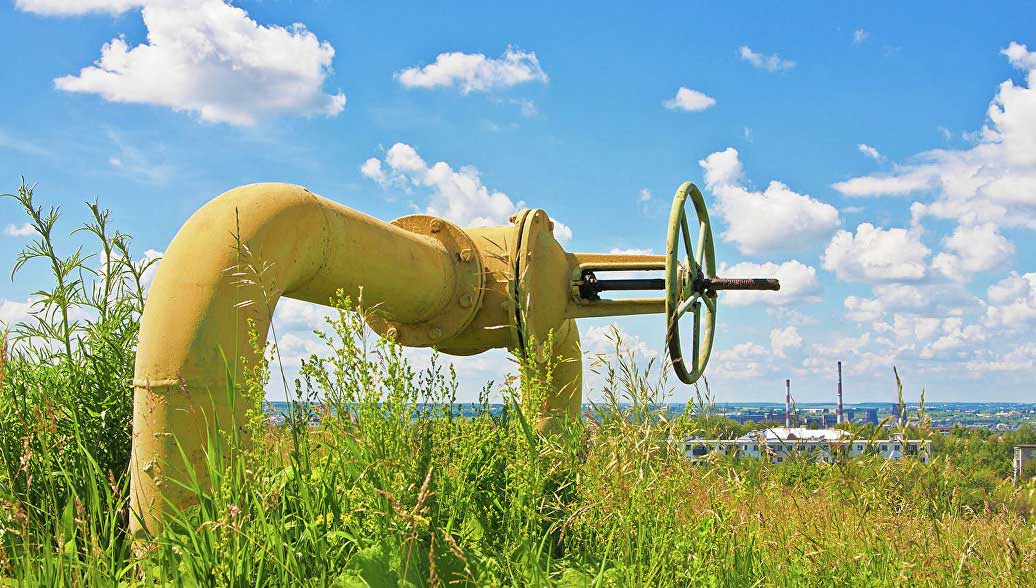

Проектирование трубопроводной системы и охрана природы

Охрана природы при проектировании трубопроводных систем

Прокладка трубопроводов невозможна без воздействия на экологию региона строительства. Она предполагает:

  • нарушение поверхности земляного покрова;
  • срезы грунта в нескольких местах (уклоны);
  • расчистку трассы;
  • разработку траншей для подводных магистралей.

Кроме того, сама эксплуатация трубопроводной системы предполагает воздействие на окружающую среду (загрязнение грунтов и водоемов), и это при проектировании трубопровода тоже важно учитывать. В проекте должны содержаться планы действий, призванных снизить или отменить негативное влияние эксплуатации и строительства трубопроводной системы на окружение. Плюс, комплекс решений по ликвидации последствий этого влияния.
