Трубопроводная предохранительная арматура – группа приспособлений, устанавливаемая на различных трубопроводах для обеспечения их безопасной работы. Функционально такая продукция предназначена для предотвращения аварийных ситуаций при критическом росте давления в системе путем сброса избыточного объема рабочей среды. Предохранительные устройства применяются с различными материалами в жидкостном и газообразном состоянии.
Роль запорной предохранительной арматуры при организации нормальной работы трубопроводной сети сложно переоценить. Она обязательна для комплектации систем, используемых в энергетике, промышленности, коммунальном хозяйстве. Везде, где вещества транспортируется под давлением, нужны предохранительные устройства. При выходе из строя того же предохранительного клапана в системе котельной установки все оборудование (котлы или другие емкости) должно быть немедленно отключено от питания.
Назначение
Назначение предохранительной арматуры – предупреждать аварии при критическом повышении нагрузки в трубопроводе. Другими словами, она контролирует работоспособность системы, предохраняет окружение от экологических аварий и катастроф, защищает элементы сети от повреждений в результате происшествий.
Функции предохранительных устройств:
- профилактика аварий в сетях с высокой нагрузкой;
- обеспечение нормальной эксплуатации дорогостоящего оборудования;
- предупреждение выхода из строя дорогих механизмов (нагревателей, ресиверов, компрессоров, насосных станций);
- защита элементов установленной техники от факторов риска – внешних и внутренних (технологические химические и физические процессы);
- экологическая функция (профилактика ущерба экологии);
- экономическая функция (предупреждение материального ущерба компании-пользователя трубопровода).
Монтаж предохранительной арматуры осуществляется во всех точках, где по результатам расчета и предпроектных исследований обнаружен риск нагнетания чрезмерного давления. Современные предохранительные устройства работают в автоматическом режиме и обеспечивают защиту от любых факторов риска, включая ошибки оператора, технические поломки, стихийные природные явления и т. д.
Виды
Существует несколько признаков деления запорно-предохранительной и регулирующей арматуры на виды. В зависимости от материального и конструктивного исполнения она может быть многоразового и одноразового применения. К первой группе относятся различные предохранительные клапаны, ко второй – разрывные предохранительные устройства (мембраны, колпачки).
На видах предохранительной арматуры многократного использования остановимся чуть ниже, здесь же рассмотрим особенности разрывных предохранительных устройств.
- Назначение. Одноразовая запорно-предохранительная арматура применяется в системах, где существует высокий риск аварий. Это формирует необходимость быстрого сброса большого объема материала, который и обеспечивают одноразовые изделия.
- Особенность – минимальная инерция. При срабатывании предохранительные устройства моментально отводят поток в большом количестве для мгновенной нормализации показателей.
- Виды. Мембраны одноразового использования бывают:
- разрывными;
- выщелкивающимися;
- с принудительным разрушением (в результате взрывной искры/механического прокалывания);
- срезными;
- ломающимися.
В стандартной таблице классификации различают перепускной и предохранительный клапан, импульсное и мембранное предохранительные устройства (ИПУ и МПУ соответственно).
Перепускной предохранительный клапан
Перепускной предохранительный клапан – вид запорной предохранительной арматуры, который контролирует показатели на входе (режим «до вентиля»). Он отводит часть жидкостей в отдельный трубопровод. Устанавливается в сетях с жидкими, газообразными рабочими средами разной степени агрессивности.

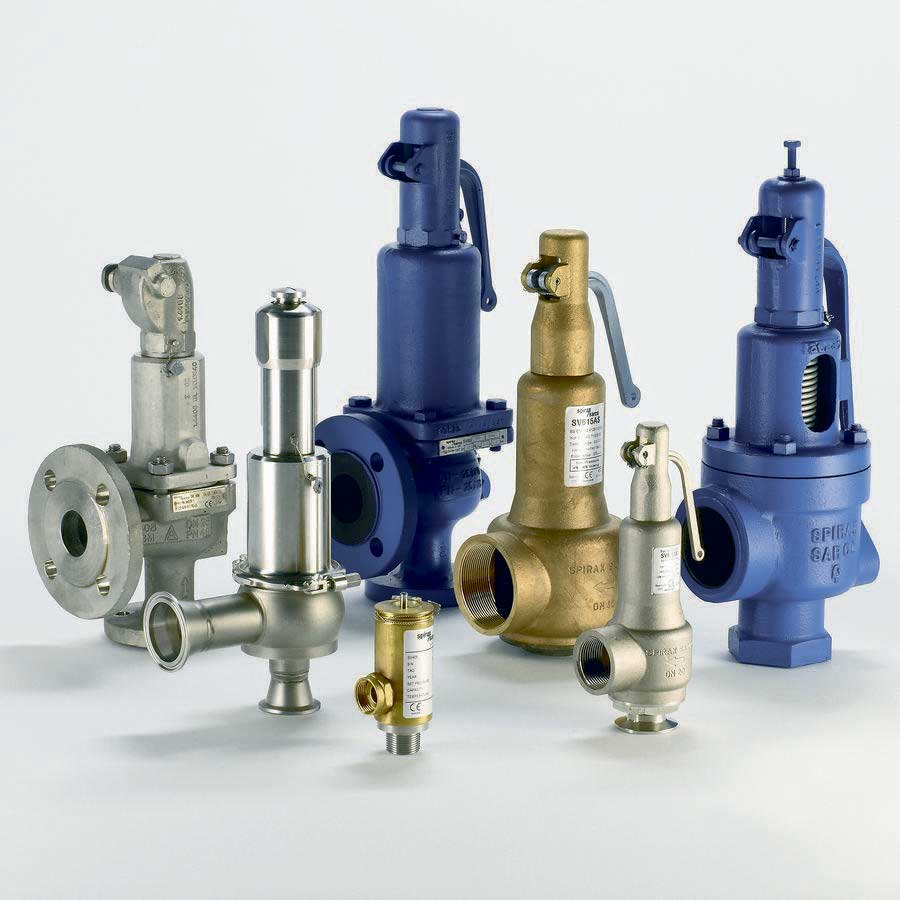

Предохранительный клапан
Самый распространенный класс – предохранительные клапаны. К их преимуществам относят:
- простую конструкцию;
- удобный способ управления;
- выгодную цену;
- универсальное назначение;
- высокую эффективность и надежность.
На современном рынке представлены большим количеством подвидов. Наибольшую популярность получили пружинные (рычажные и магнитные) и грузовые предохранительные клапаны. Все они применимы в сетях с жидкостными и газообразными материалами. Относятся к системам прямого действия. Работают автоматически: обеспечивают мгновенный отвод при повышении уровня давления и закрываются, когда он достигает нормы.
ИПУ
В сборке имеется основной элемент предохранительной арматуры с поршневым приводом, он устанавливается непосредственно на трубу. Вспомогательный вентиль задает название приспособлению, так как является импульсным. Он обладает малой проходимостью и предназначен для управления основным элементом. Принцип:
- как только давление в системе превышает допустимый предел, датчик отправляет импульсному элементу соответствующий сигнал;
- приемник сигнала автоматически направляет ток рабочей среды в привод основного элемента;
- происходит сброс рабочего потока до нормализации давления, по достижении требуемых показателей отвод среды мгновенно прекращается.
Благодаря использованию привода, который умеет работать с габаритными приспособлениями без потерь ценного времени, импульсные предохранительные устройства могут использоваться в особо ответственных сетях, где при критических ситуациях требуется моментальный отвод большого количества рабочей среды.
МПУ
В конструкцию МПУ входят крепежи и мембрана – при критической нагрузке она разрывается, обеспечивая отвод рабочей среды. Преимущество – оперативность реагирования на фактор риска. Потому ее чаще монтируют на элементах, присоединяемых к дорогому оборудованию (нередко МПУ заменяют обычные клапанные механизмы или образуют с ними единую систему защиты).
Выбор
Выбор запорной и регулирующей предохранительной арматуры – такая же ответственная задача, как и обеспечение безопасности трубопроводных сетей, функционирующих под высоким давлением. В практике поиска подходящих изделий важно ориентироваться на следующие требования:
- Максимальная надежность – способность выполнять поставленные задачи в заданных условиях на протяжении длительного периода.
- Соответствие конструктивных характеристик (пропускной способности при открывании) фактическим объемам потенциально требуемого массоотвода.
- Безотказность срабатывания при нарушениях.
- Полная герметичность в закрытом положении.
- Стабильность срабатывания в течение всего жизненного цикла, установленного производителем.
Предохранительная арматура многоразового использования должна быть еще и достаточно надежно исполнена, чтобы быстро переходить между положениями открывания и закрывания в зависимости от показателей трубопровода.
Правила монтажа
Качество исполнения – первоначальное, но не единственное требование для эффективной работы арматурной продукции. Чтобы ее конструктивные качества и технические характеристики полностью себя проявили, требуется правильная установка предохранительной арматуры. В идеале она должна выполняться вместе с монтажом трубопровода. Определение точек установки осуществляется на этапе его проектирования.
Основные правила монтажа:
- в точках установки запорной регулирующей арматуры не должно находиться дорогостоящего оборудования или иного имущества предприятия, которое может быть повреждено в результате быстрого отвода рабочей среды;
- мест работы людей в местах монтажа тоже быть не должно;
- оптимальное решение для безопасной работы – организация массоотвода в отдельную емкость или специальный запорный резервуар;
- присоединение арматуры на трубы осуществляется фланцевым или сварным методом (фланцы подходят для сетей с неагрессивными неопасными рабочими средами, там же, где используются токсичные материалы или высока вероятность утечек – имеет большое значение запорный механизм, – применяют сварку);
- арматура должна располагаться соосно элементам трубопровода.
При установке важно соблюсти не только технологию монтажа, но и сохранность покрытия корпуса изделий. Он обычно выполняется из стали или чугуна и часто покрывается специальными составами для защиты от коррозии. Повредить антикоррозионный слой – значит, сократить срок службы изделий.
