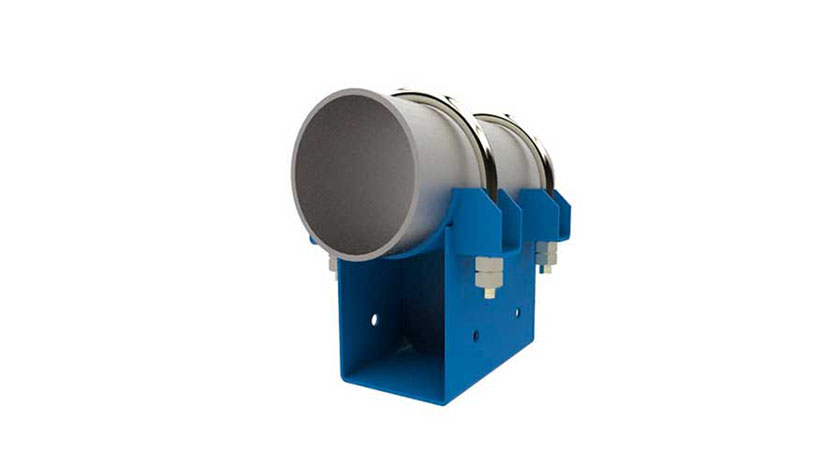

Опоры подвижные приварные ОПХ2
Подвижные хомутовые опоры ОПХ2 по ГОСТ 14911282 (ОСТ 36–94–83) от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Подвижные хомутовые опоры ОПХ2 по ГОСТ 14911282 (ОСТ 36–94–83) Фото ОПХ2 - купить по выгодным ценам
Вернуться в ГОСТ 14911-82 (ОСТ 36-94-83)

Опоры подвижные приварные ОПХ2

Опоры ОПХ2 ГОСТ 14911-82
Характеристики
Запрос цены
Мне нужна консультация

Материал
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
Диаметр DN
от 18 до 159 мм
Изготовление
в соответствии с ГОСТ, ОСТ
Срок изготовления
от 5 рабочих дней
Паспорта
качества на продукцию
Специальные цены
и скидки на объемы
Контроль ОТК
на всех этапах производства
Производитель
ООО НПО "Спецнефтемаш"

Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Другие опоры данной серии:

ОПП-1
ОПП-2
ОПП-3
ОПХ-1
ОПХ-2
ОПХ-3
ОПБ-1
ОПБ-2
ОПС
ОПМ

Подвижные опоры хомутовые серии ОПХ2 – металлоконструкции для удержания трубопроводов от сдвигов и деформаций, согласно проектному расположению. Модель представляет собой аналог ОПХ1 и ОПХ3, предназначена для установки на трубопроводах относительно больших диаметров. Функции хомутовой опоры:

  • компенсация принимаемых секциями нагрузок (вертикальных, тепловых);
  • предупреждение сдвигов трубопроводов относительно проектной документации;
  • профилактика провисаний, износа, дефектов труб, применяемых в сетях для транспортировки различных сред.

Производство хомутовой опоры регламентируется ГОСТ 14911–82 и отраслевым стандартом ОСТ 36–94–83.

Использование

Благодаря простой, но надежной конструкции и удобному монтажу в сочетании с обоснованной ценой, за которую хомутовую опору ОПХ2 можно купить в НПО «СпецНефтеМаш», сфера ее применения очень широка. Эксплуатационные условия следующие:

  • давление в трубопроводе – не более 10 МПа;
  • температура внутреннего пространства в трубах (диапазон для рабочей среды) – от нуля до +450 градусов по Цельсию;
  • диаметр удерживаемых от сдвигов секций – от 57 до 630 мм.

Хомутовые подвижные опоры ОПХ2 по ГОСТ не применяют в регионах с пучинистыми и вечномерзлыми почвами, а также сейсмически опасных зонах. В остальном применение опорных конструкций не ограничено, что делает их близкими к универсальным.

Конструкция

Конструктивные особенности хомутовой опоры, которые надо учитывать, планируя покупку установки для применения в конкретных производственных условиях:

  • основные элементы – корпус с ребрами жесткости и 2 хомута для фиксации трубопровода;
  • способ монтажа – сварка (хомут приваривается к основанию, а труба – к упорам);
  • материал исполнения – сталь подходящей марки;
  • высота различных моделей – 100 или 150 мм.

От конструкции зависит не только область применения изделия, но и масса опоры ОПХ2, которая определяет особенности ее монтажа. Потому перед заказом производства такого держателя, необходимо четко определиться с его характеристиками.

Производство

В ООО НПО «СпецНефтеМаш» осуществляют производство опор ОПХ2 из различных марок стального материала (нержавейка, углеродистая, легированная). У нас можно купить изделия из стали 09Г2С, Ст10, Ст20 или 3сп5. Также нам можно заказать изготовление моделей под различные диаметры из альтернативных классов заготовок.

Производственный процесс осуществляется по следующим правилам:

  • основной документ – чертеж (наши специалисты при необходимости помогут с его подготовкой);
  • подготовительный этап – проверка сырья (стальных заготовок) на предмет устойчивости к механическим нагрузкам;
  • контроль соответствия ГОСТ 14911–82 (отраслевому стандарту № 36–94–83) – на всех этапах;
  • покрытие готовых элементов – антикоррозионный состав, как правило, эмалевый типа ВДЛА–1222Р (при необходимости можно заказать покрытие его аналогами).

На выходе заказчик получает надежные подвижные опоры, которые принимают на себя как боковые, так и осевые нагрузки, служат на протяжении многих лет. Вся наша продукция сопровождается паспортами и сертификатами соответствия государственному/отраслевому стандарту. Цена хомутовых подвижных опор ОПХ2 рассчитывается индивидуально и зависит от их размеров, диаметра фиксируемого трубопровода, выбора материалов защиты и покрытия, других характеристик и условий заказа.

Будучи производителем подвижных опор хомутовых, мы предлагаем гибкие расценки на свои изделия. Скидки за объем, бонусные цены постоянным клиентам, обоснованная стоимость для новых заказчиков – у нас действительно можно выгодно купить опоры ОПХ2.

Условное обозначение

Чтобы выбрать изделие строго под параметры вашей рабочей среды, обратите внимание на условные обозначения моделей. Выглядят они так: ОПХ2–150.630 ГОСТ 14911–82 (ОСТ 36–94–83). Это значит, что вам предлагается купить удерживающую установку высотой 150 мм для труб диаметром 63 см.

Обозначение Диаметр Дн, мм Тип опоры Вертикальная нагрузка, кН Высота H, мм Ширина B, мм Ширина B1, мм Длина L, мм Масса, кг
ОПХ2-100.57 57; 60 Х2 45 100 55 115 170 1,7
ОПХ2-100.76 75,5; 76 Х2 50 100 55 120 170 1,9
ОПХ2-100.89 88,5; 89 Х2 55 100 55 135 170 2,9
ОПХ2-100.108 108 Х2 58 100 100 170 170 3,4
ОПХ2-100.114 114 Х2 58 100 100 170 170 3,4
ОПХ2-100.127 127 Х2 58 100 100 170 170 3,4
ОПХ2-100.133 133 Х2 61 100 100 190 170 4,4
ОПХ2-100.140 140 Х2 61 100 100 190 170 4,4
ОПХ2-100.159 159 Х2 87 100 100 220 170 5,5
ОПХ2-100.165 165 Х2 87 100 100 220 170 5,5
ОПХ2-100.194 194 Х2 84 100 190 285 170 7,8
ОПХ2-100.219 219 Х2 82 100 190 295 170 8,9
ОПХ2-100.273 273 Х2 82 100 190 355 170 13,4
ОПХ2-100.325 325 Х2 200 100 280 405 220 20,1
ОПХ2-100.377 377 Х2 189 100 280 460 220 22,8
ОПХ2-100.426 426 Х2 187 100 280 510 220 25,1
ОПХ2-100.480 480 Х2 176 100 400 570 220 29,1
ОПХ2-100.530 530 Х2 176 100 400 610 220 31,9
ОПХ2-100.630 630 Х2 242 100 400 710 220 50,5
ОПХ2-150.57 57; 60 Х2 29 150 55 115 170 2,0
ОПХ2-150.76 75,5; 76 Х2 32 150 55 120 170 2,1
ОПХ2-150.89 88,5; 89 Х2 37 150 55 135 170 2,3
ОПХ2-150.108 108 Х2 38 150 100 170 170 4,0
ОПХ2-150.114 114 Х2 38 150 100 170 170 4,0
ОПХ2-150.127 127 Х2 38 150 100 170 170 4,0
ОПХ2-150.133 133 Х2 41 150 100 190 170 5,0
ОПХ2-150.140 140 Х2 41 150 100 190 170 5,0
ОПХ2-150.159 159 Х2 58 150 100 220 170 6,3
ОПХ2-150.165 165 Х2 58 150 100 220 170 6,3
ОПХ2-150.194 194 Х2 54 150 190 285 170 8,6
ОПХ2-150.219 219 Х2 55 150 190 295 170 10,2
ОПХ2-150.273 273 Х2 55 150 190 355 170 14,3
ОПХ2-150.325 325 Х2 133 150 280 405 220 21,8
ОПХ2-150.377 377 Х2 127 150 280 460 220 24,1
ОПХ2-150.426 426 Х2 125 150 280 510 220 29,4
ОПХ2-150.480 480 Х2 117 150 400 570 220 32,4
ОПХ2-150.530 530 Х2 117 150 400 610 220 41,1
ОПХ2-150.630 630 Х2 161 150 400 710 220 55,6

Заказать хомутовые подвижные опоры ОПХ2

Чтобы заказать опоры ОПХ2, обращайтесь к проверенному производителю. ООО НПО «СпецНефтеМаш» принимает заявки по телефону 8–800–3021–565, электронной почте marketing@snmash.ru и онлайн. Для оформления заказа или уточнения деталей онлайн просто заполните форму у нас на сайте, и мы сами с вами скоро свяжемся.

Менеджеры ответят на любые вопросы и рассчитают сроки доставки. Мы доставляем свои подвижные опоры ОПХ2 по всей России и в страны ближнего зарубежья (СНГ).
