Опоры Т3 (серия 4.903-10 выпуск 4)
Рейтинг 4.8/5 Основан на 2025 отзывах покупателей
Директор группы компаний , Октябрь 12, 2020
5/5звезд
Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. https://dubna.snmash.ru/production/opory-truboprovodov/seriya-4-903-10-vypusk-4/opory-t3.html Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры.
Неподвижные хомутовые опоры Т3 серии 4.903–10, выпуск 4 от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Опоры Т3 (серия 4.903-10 выпуск 4)
Неподвижные хомутовые опоры Т3 серии 4.903–10, выпуск 4 от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.

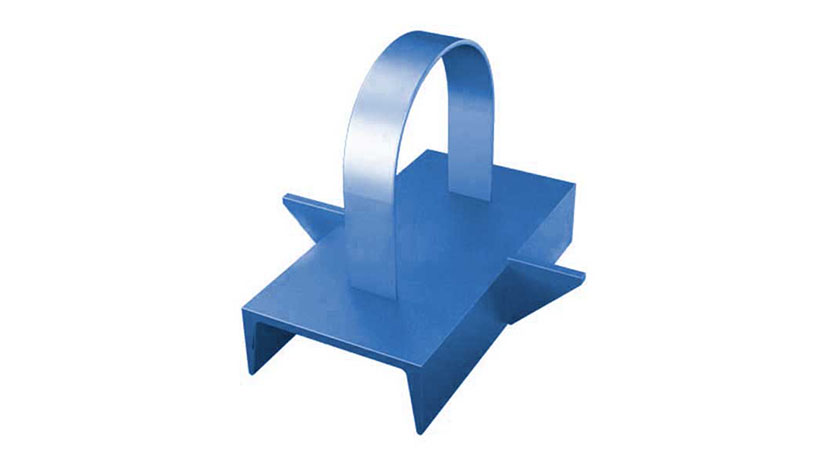

Неподвижные хомутовые опоры Т3 серии 4.903–10, выпуск 4 Фото Т3 - купить по выгодным ценам
Вернуться в Опоры серии 4.903 10 выпуск 4

Опоры Т3 (серия 4.903-10 выпуск 4)

Опоры Т3 (серия 4.903-10 выпуск 4)
Характеристики
Запрос цены
Мне нужна консультация

Материал
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
Диаметр DN
от 18 до 159 мм
Изготовление
в соответствии с ГОСТ, ОСТ
Срок изготовления
от 5 рабочих дней
Паспорта
качества на продукцию
Специальные цены
и скидки на объемы
Контроль ОТК
на всех этапах производства
Производитель
ООО НПО "Спецнефтемаш"

Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Другие опоры данной серии:

Т3
Т4
Т5
Т6
Т7
Т8
Т9
Т10
Т11
Т12
Т44
Т46

Неподвижные опоры Т3 серии 4.903–10 – металлические конструкции для удержания труб технических и магистральных трубопроводов в заданном проектном положении с допуском сдвигов в установленных пределах. Применяются для обеспечения безопасной эксплуатации трубопроводных систем и продления срока их службы через предупреждение провисаний и гашение вибраций, возникающих из-за нагрузок в процессе работы сети.

Применение

Применение неподвижных опор серии 4.903–10 оправдано с целью:

  • компенсации механических и тепловых нагрузок на систему;
  • исключения смещений труб свыше допустимых;
  • предупреждение отклонений секций от проектных положений;
  • снижения риска провисаний и связанных с ними деформаций;
  • профилактики аварийных ситуаций, связанных с разгерметизацией труб из-за повреждений при смещениях, деформациях, вибрациях.

Условия применения неподвижных хомутовых опор Т3 в части правил их выбора, монтажа, конфигураций и размеров определены в выпуске 4 серии 4.903–10. Согласно действующим нормам, этот вид конструкций используется в трубопроводах подземного или наземного размещения с небольшим диаметром труб, транспортирующих различные материалы.

ООО НПО «СпецНефтеМаш» осуществляет производство неподвижных опор серии 4.903–10. У нас можно купить их для применения в системах:

  • с температурой рабочей среды от 0 до 440 градусов выше нуля;
  • диаметром секций в диапазоне 32–219 мм;
  • предельным уровнем давления до 64 кгс/см кв.

Вся продукция НПО сопровождается сертификатами соответствия требований к серии 4.903–10 выпуска 4 и заводскими гарантиями долговечной службы. Размеры, масса опор Т3, другие характеристики, определяются условиями будущей эксплуатации.

Конструкция неподвижных хомутовых опор Т3 серии 4.903–10

Конструкция хомутовых неподвижных опор Т3 включает 2 основных элемента – хомут (гнутый стальной профиль, который удерживает трубу) и упоры для его устойчивой фиксации. Основное преимущество такого исполнения заключается в отсутствии жесткой фиксации хомута к несущей конструкции методом сварки. Благодаря чему при использовании серии 4.903–10 удается избежать высоких нагрузок на несущую конструкцию из-за крутящего момента.

Это важно для обеспечения нормальной работы теплосетей. Поскольку крутящий момент в них из-за значительного теплового расширения дает более высокие нагрузки по сравнению с внутристанционными системами или технико-технологическими трубопроводами.

Материал хомутовых неподвижных опор Т3 серии 4.903–10 выпуска 4 – сталь различных марок. Выбор последних определяют будущие условия. В нашей компании вы можете заказать изделия из стали:

  • Ст.10;
  • Ст.20;
  • 3сп5;
  • 09Г2С и других марок.

Производство неподвижных хомутовых опор Т3

В компании «СпецНефтеМаш» можно выгодно купить опоры Т3 серии 4.903–10 в готовом виде, изготовленные в соответствии с действующими стандартами, или заказать конструкции по индивидуальному чертежу. Производство на заказ осуществляется с полным документальным и консультационным сопровождением. Вся наша продукция соответствует самым жестким требованиям к качеству, поскольку:

  • мы применяем только сертифицированное сырье для неподвижных хомутовых опор;
  • все материалы, используемые в производстве, проходят проверку (входной контроль, отбраковка перед началом производственного процесса);
  • готовые неподвижные опоры проходят испытания на механическую прочность;
  • перед отправкой клиенту проводится дополнительный визуальный осмотр.

Элементы соединяются между собой методом сварки (согласно действующим правилам ее проведения с последующим контролем швов на прочность и чистоту). По завершении сварочных работ хомутовые опоры Т3 обязательно покрываются защитным составом (как правило, это материалы типа ВДЛА-1222Р, но по желанию заказчика может использоваться и другое покрытие).

Технические характеристики

Обозначение Трубопровод Осевая нагрузка Q, тc Длина и высота упоров L, мм Габариты хомута Масса, кг
Dн, мм S, мм Высота, мм Длина, мм Ширина, мм
Т3.01 32 2,5 0,5 75 62 38 25 0,33
Т3.02 38 2,5 0,5 75 68 44 25 0,34
Т3.03 45 2,5 0,5 75 75 51 25 0,35
Т3.04 57 3 0,5 75 87 63 25 0,36
Т3.05 76 3 1,0 75 106 82 25 0,46
Т3.06 89 3,5 1,0 75 119 95 25 0,49
Т3.07 108 4 2,5 100 138 114 40 1,18
Т3.08 133 4 2,5 100 163 139 40 1,24
Т3.09 159 4,5 2,5 100 189 165 40 1,30
Т3.10 194 5 2,5 100 224 200 40 1,38
Т3.11 219 6 2,5 100 249 225 40 1,45

Заказать неподвижные хомутовые опоры Т3 серии 4.903–10

Полный цикл производства опор Т3, которые можно купить в НПО «СпецНефтеМаш», осуществляется в собственных цехах компании. Продукция отправляется покупателю с полным документальным сопровождением, соответствует государственным и отраслевым стандартам и условиям будущего применения. Гарантия производителя – 24 месяца при условии соблюдения правил эксплуатации и установки.

Чтобы заказать опоры Т3 серии 4.903–10 по цене производителя или купить готовые конструкции, просто свяжитесь с нами любым удобным способом:

  • по номеру 8–800–3021–565;
  • email marketing@snmash.ru;
  • онлайн через форму отправки заявок на сайте.

Опытные консультанты помогут определиться с требованиями к конкретным изделиям, расскажут о способах и сроках доставки, ответят на все дополнительные вопросы.
