Опоры Т44 (серия 4.903-10 выпуск 4)
Рейтинг 4.8/5 Основан на 2025 отзывах покупателей
Директор группы компаний , Октябрь 12, 2020
5/5звезд
Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. https://dubna.snmash.ru/production/opory-truboprovodov/seriya-4-903-10-vypusk-4/opory-t44.html Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры.
Опоры неподвижные Т44 бугельные от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Опоры Т44 (серия 4.903-10 выпуск 4)
Опоры неподвижные Т44 бугельные от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Опоры неподвижные Т44 бугельные Фото Т44 - купить по выгодным ценам
Вернуться в Опоры серии 4.903 10 выпуск 4

Опоры Т44 (серия 4.903-10 выпуск 4)

Опоры Т44 (серия 4.903-10 выпуск 4)
Характеристики
Запрос цены
Мне нужна консультация

Материал
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
Диаметр DN
от 18 до 159 мм
Изготовление
в соответствии с ГОСТ, ОСТ
Срок изготовления
от 5 рабочих дней
Паспорта
качества на продукцию
Специальные цены
и скидки на объемы
Контроль ОТК
на всех этапах производства
Производитель
ООО НПО "Спецнефтемаш"

Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Другие опоры данной серии:

Т3
Т4
Т5
Т6
Т7
Т8
Т9
Т10
Т11
Т12
Т44
Т46

Опоры Т44 (неподвижные бугельные опоры серии 4.903-10 выпуск 4) – это изделия, применяемые в целях прокладки технологических труб с диапазоном диаметра в 377-1420 мм и транспортировки рабочей среды с температурными параметрами 0-440 градусов. Их монтаж всегда выполняется на трубопроводы тепловой сети наземной или подземной прокладки.

Сфера применения

Вообще, опоры Т44 наиболее часто употребляются для прокладывания трубопроводов технологического типа (например, они используются службами ЖКХ, иными подразделениями). Такие опоры (серия 4.903-10) включают в себя несколько элементов, соединенных сваркой друг с другом. Такое сочетание позволяет применять изделие в качестве компенсации сдвигов труб, происходящих вследствие влияния внешних факторов (боковые и вертикальные нагрузки, термическое воздействие на зоны трубы). За счет использования такой опоры удается увеличивать стабильность и надежность трубопроводной конструкции, предотвращать образование непредвиденных аварийных ситуаций.

На самом деле опоры серии 4.903-10 применяются в некоторых диапазонах диаметров трубы – 57-377 миллиметров. Притом конструкция может выполнять свои функции при показателях температуры среды транспортировки 0-440 градусов. В каталоге нашей компании вы найдете разные размеры и виды неподвижных хомутовых опор. Притом мы предлагаем разумные цены на такие товары. Кстати, в качестве дополнительной защиты применяется покрытие типа ВДЛА-1222Р (антикоррозийное). Оно и защищает от внешних факторов это изделие. В итоге конструкция служит дольше.

Конструктивные особенности

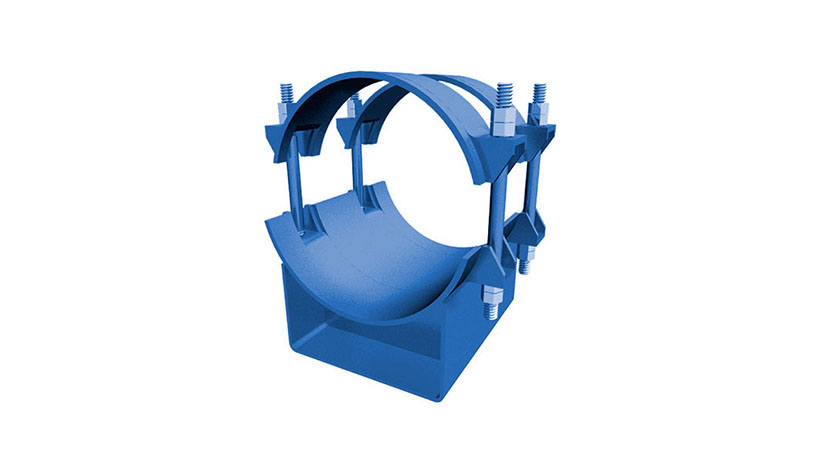

Нужно заметить, что опоры неподвижные Т44 обладают простой конструкцией. В нее включены два бугеля, гайки и шпильки. Все детали установлены на корпус изогнутой формы. К нему приваривают подушку и специализированные ребра жесткости. Разместить трубу на такой опоре несложно. Тем более, конструкция позволит избежать беспокойства о сохранности изоляции на оболочке из стали. Чтобы срок службы изделия был дольше, дополняется оно антикоррозийным покрытием (специализированным составом). Благодаря ему и стальным элементам конструкция характеризуется долговечностью и возможностью выдерживать сильные нагрузки.

Примечательно, что бугельные опоры Т44 представлены совокупностью некоторых элементов. В их перечень входят упор, корпус, бугель и крепежи. Все детали изготовлены из стального материала. Он позволяет повысить прочность и механические качества устройства. Собирается изделие путем сварки.

  • Диаметр трубы составляет диапазон 377-1420 миллиметров;
  • Температура рабочей среды – от 0 до 440 градусов;
  • Условные показатели давления до 6,4 Мпа;
  • Сила осевого типа – до 180 кН;
  • Боковая нагрузка – до 60 кН.

Отраслевые стандарты позволяют устанавливать размеры и конструкцию устройства в соответствии с требованиями к его изготовлению. Что касается поверхности изделия, на ней нет рванин, наплывов, трещин и иных визуальных дефектов.

Особенности производства

Процесс разработки опоры Т44 происходит посредством сварки в соответствии с ГОСТОМ 5264-80 электродами тип Э46 или их аналогами, а также всех деталей. Потом наносится антикоррозийный состав на покрытие. Он получил название ВДЛА-1222Р. Также используются его аналоги. Притом масса опоры Т44 получается небольшой.

Мы обладаем собственной производственной базой, комплексом нового и качественного оборудования. В ходе изготовления продуктов применяется только качественное сырье и материалы, обладающие соответствующими сертификатами. Они также проходят процесс проходного контроля. На качество изделия проверяются путем использования методов визуального осмотра и механических экспериментов.

Поставка опор происходит в виде комплектов в соответствии с рабочими, предварительно разработанными, чертежами и схемами. Выполняя производство опор Т44, мы гарантируем их соответствие установленным требованиям и стандартам. Также сохраняются правила монтажа и хранения. Гарантийный срок составляет 2 года с момента получения изготовителем устройств.

Технические характеристики

Обозначение Диаметр Dн, мм Высота H, мм Высота H1, мм Ширина B, мм Ширина B1, мм Длина L, мм Масса, кг
Т44.01 377 100 290 280 450 340 40,9
Т44.02 377 150 340 280 450 340 43,6
Т44.03 377 200 390 280 450 340 46,2
Т44.04 426 100 315 280 515 340 46,9
Т44.05 426 150 365 280 515 340 50,6
Т44.06 426 200 415 280 515 340 53,3
Т44.07 480 100 340 380 580 340 75,8
Т44.08 480 150 390 380 580 340 81,3
Т44.09 480 200 440 380 580 340 86,9
Т44.10 530 100 365 380 630 340 81,5
Т44.11 530 150 415 380 630 340 87,0
Т44.12 530 200 465 380 630 340 92,8
Т44.13 630 100 415 380 750 340 99,5
Т44.14 630 150 465 380 750 340 105,0
Т44.15 630 200 515 380 750 340 111,0
Т44.16 720 100 460 500 860 680 193,4
Т44.17 720 150 510 500 860 680 205,7
Т44.18 720 200 560 500 860 680 218,1
Т44.19 820 100 510 500 975 680 210,7
Т44.20 820 150 560 500 975 680 220,6
Т44.21 820 200 610 500 975 680 232,4
Т44.22 920 100 560 500 1085 680 263,8
Т44.23 920 150 610 500 1085 680 276,2
Т44.24 920 200 660 500 1085 680 289,1
Т44.25 1020 150 610 700 1185 680 345,0
Т44.26 1020 150 660 700 1185 680 362,5
Т44.27 1020 200 710 700 1185 680 372,1
Т44.28 1220 100 710 700 1400 680 368,0
Т44.29 1220 150 760 700 1400 680 385,5
Т44.30 1220 200 810 700 1400 680 405,0
Т44.31 1420 100 810 700 1600 680 417,3
Т44.32 1420 150 860 700 1600 680 434,9
Т44.33 1420 200 860 700 1600 680 454,4

Заказать опоры Т44

Если вам нужны такие металлические конструкции, купить опоры Т44 можно на нашем сайте. Притом стоимость продукции будет зависеть от требуемых размеров и габаритов. Потому она индивидуально, и рассчитывается по запросу. Изготовление изделий происходит согласно государственным и отраслевым стандартам. Также выполняется сертификация и пошаговый контроль производственного процесса.

Если вы хотите купить опоры Т44, можно оформить заказ на сайте, позвонить по номеру 8-800-3021-565 или написать нам по электронной почте: marketing@snmash.ru. Также на сайте присутствует форма заявок.

Период создания опор Т44 составит 7-14 рабочих дней. Это будет зависеть от загруженности производства на определенный момент. Со стоимостью можно ознакомиться в прайс-листе, или же связаться с нашими менеджерами для ее уточнения.
