Опоры Т16 (серия 4.903-10 выпуск 5)
Рейтинг 4.8/5 Основан на 2025 отзывах покупателей
Директор группы компаний , Октябрь 12, 2020
5/5звезд
Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. https://dubna.snmash.ru/production/opory-truboprovodov/seriya-4-903-10-vypusk-5/opory-t16.html Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры.
Опоры Т16 скользящие диэлектрические от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Опоры Т16 (серия 4.903-10 выпуск 5)
Опоры Т16 скользящие диэлектрические от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.

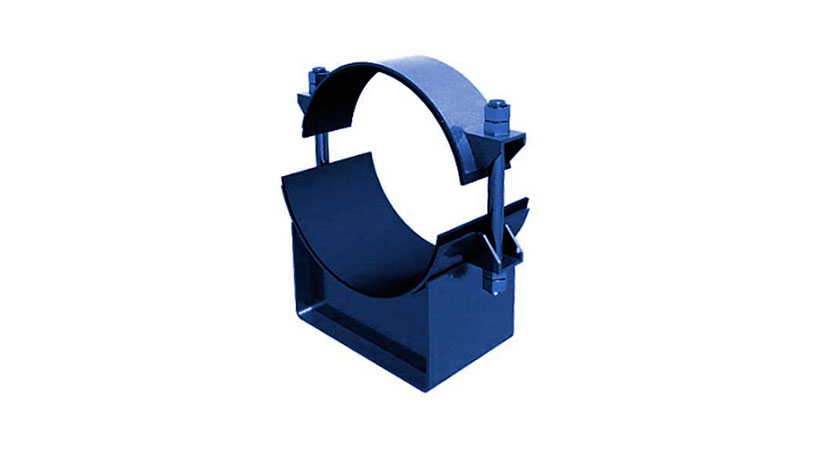

Опоры Т16 скользящие диэлектрические Фото Т16 - купить по выгодным ценам
Вернуться в Опоры серии 4.903-10 выпуск 5

Опоры Т16 (серия 4.903-10 выпуск 5)

Опоры Т16 (серия 4.903-10 выпуск 5)
Характеристики
Запрос цены
Мне нужна консультация

Материал
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
Диаметр DN
от 18 до 159 мм
Изготовление
в соответствии с ГОСТ, ОСТ
Срок изготовления
от 5 рабочих дней
Паспорта
качества на продукцию
Специальные цены
и скидки на объемы
Контроль ОТК
на всех этапах производства
Производитель
ООО НПО "Спецнефтемаш"

Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Другие опоры данной серии:

Т13
Т14
Т15
Т16
Т17
Т18
Т19
Т20
Т21
Т43

Опоры Т16 серии 4.903-10 выпуск 5 представляют собой подвижные опорные конструкции, которые используются в качестве неотъемлемого элемента во время прокладки труб промышленного или гражданского назначения. Скользящие диэлектрические опоры подходят для трубопроводов диаметром 194 - 630 мм и способны выдерживать нагрузки, когда рабочая транспортируемая среда в трубе доходит до + 440°С.

Область использования

Скользящие опоры Т16 используют для закрепления и сохранения положения звеньев трубопровода на протяжении всего срока пользования коммуникациями. Конструкция компенсирует нагрузку на трубу и защищает ее от деформации при резком колебании рабочих температур при транспортировке ее содержимого. Структура опоры создана таким образом, чтобы не повреждать оболочку и изоляционный слой инженерной коммуникации.

Опоры подвижные Т16 нашли широкое применение благодаря возможностям, которые открываются при их использовании, и универсальным техническим характеристикам, отвечающим за качество изделий.

К ним относятся:

  • способность выдерживать нагрузки различной степени и направленности;
  • масса опоры Т16, гасящая вибрацию;
  • сохранение первоначального положения трубы и предотвращение ее провисания на любых участках протяженности линии.

Благодаря этому сохраняется целостность трубопровода и практически сводится к нулю возникновение аварийных ситуаций.

Конструкция широко используется при строительстве инженерной линии благодаря универсальному размеру, который подходит для труб различного диаметра: начиная от 194 мм и заканчивая 630 мм.

Основные характеристики опоры Т16

Опорное устройство используют при прокладке трубопровода для тепловых сетей как в надземной, так и в подземной части. Конструкция покрыта специальным антикоррозийным слоем, который способствует увеличению срока ее эксплуатации при взаимодействии с факторами окружающей среды.

Конструкция опоры изготовлена из стали и характеризуется следующими параметрами:

  • Имеет П-образную форму в виде скобы.
  • Для повышения прочности к корпусу приварены ребра жесткости.
  • Оптимальную фиксацию трубы обеспечивают два полукруглых стальных хомута.
  • Надежное крепление создают крепежные гайки.

Опоры серии 4.903-10 обладают электроизоляционными свойствами и предназначены для защиты трубопровода от влияния источников блуждающих токов.

Производство опорной конструкции

Наша компания изготавливает диэлектрические опоры Т16 за счет собственных производственных мощностей. У нас имеется цех, полностью оснащенный всем необходимым оборудованием.

Наше основное преимущество заключается в том, что мы гарантируем качество изделий:

  • Все сырье, которое используется для производства опор, имеет обязательную сертификацию. Дополнительно наши высококвалифицированные специалисты проводят процедуру входного контроля.
  • Готовое изделие проходит проверку на качество в два этапа: визуальный осмотр и механические испытания.

Процесс производства опоры серии 4.903-10 и других конструкций состоит из следующих этапов:

  • Разработкой и составлением чертежей для точного производства хомутовой опоры, отвечающих требованиям принятого стандарта.
  • Детали конструкции соединяются с помощью сварки с использованием электродов типа Э46 или их аналогов.
  • Сварка проводится по ГОСТу 5264-8 в автоматическом, полуавтоматическом или ручном режиме в зависимости от требования к работе.
  • На готовое изделие наносится антикоррозийное покрытие БТ 177 по грунту ГФ 021.

Все конструкции, произведенные нашей компании, имеют гарантию на срок эксплуатации. Она составляет 24 месяца со дня приобретения покупателем конструкции. Наши опоры соответствуют принятым стандартам, используемым для хранения изделия и последующего его монтажа.

Технические характеристики

Обозначение Диаметр Dн, мм Вертикальная нагрузка, кгс Высота H, мм Высота Н1, мм Ширина B, мм Ширина B1, мм Длина L, мм Масса, кг
Т16.01 194 2200 100 200 180 255 170 7,26
Т16.02 194 2200 150 250 180 255 170 8,36
Т16.03 194 2200 200 300 180 255 170 9,20
Т16.04 219 2200 100 215 180 280 170 7,56
Т16.05 219 2200 150 265 180 280 170 8,54
Т16.06 219 2200 200 315 180 280 170 9,50
Т16.07 273 2200 100 240 180 350 170 8,94
Т16.08 273 2200 150 290 180 350 170 10,18
Т16.09 273 2200 200 340 180 350 170 11,16
Т16.10 325 7000 100 266 280 395 170 12,45
Т16.11 325 7000 150 316 280 395 170 14,15
Т16.12 325 7000 200 366 280 395 170 15,46
Т16.13 377 7000 100 292 280 460 170 14,48
Т16.14 377 7000 150 342 280 460 170 16,19
Т16.15 377 7000 200 392 280 460 170 17,93
Т16.16 377 7000 100 292 280 460 170 15,27
Т16.17 377 7000 150 342 280 460 170 16,98
Т16.18 377 7000 200 392 280 460 170 18,72
Т16.19 426 7000 100 318 280 505 170 17,10
Т16.20 426 7000 150 368 280 505 170 18,84
Т16.21 426 7000 200 418 280 505 170 20,49
Т16.22 480 12500 100 345 380 570 170 27,79
Т16.23 480 12500 150 395 380 570 170 30,95
Т16.24 480 12500 200 445 380 570 170 34,21
Т16.25 530 12500 100 370 380 615 170 29,55
Т16.26 530 12500 150 420 380 615 170 32,89
Т16.27 530 12500 200 470 380 615 170 33,95
Т16.28 630 12500 100 420 380 715 170 31,08
Т16.29 630 12500 150 470 380 715 170 34,26
Т16.30 630 12500 200 520 380 715 170 37,50

Как заказать опору Т16

Купить опоры Т16 можно на нашем сайте любым удобным для вас способом:

  • воспользоваться формой заявки;
  • написать на электронную почту marketing@snmash.ru;
  • позвонить по номеру телефона 8-800-3021-565.

Наши специалисты предоставят всю необходимую информацию, касающуюся производства опоры Т16, а также области ее использования, и помогут оформить заказ.

Стоимость изделия зависит от размеров конструкции и предоставляется по запросу.
