Опоры ТС-664 (5.903-13 выпуск 7-95)
Неподвижные опоры ТС-664 четырехупорные усиленные (СЕРИЯ 5.903-13 ВЫПУСК 7-95) от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.

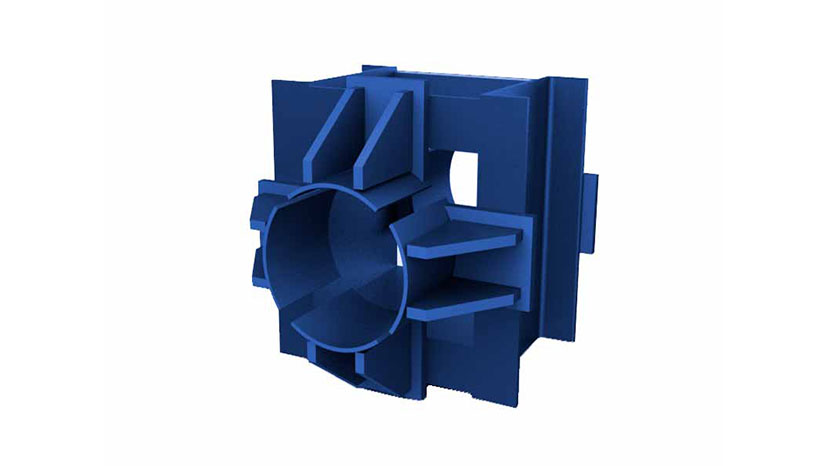

Неподвижные опоры ТС-664 четырехупорные усиленные (СЕРИЯ 5.903-13 ВЫПУСК 7-95) Фото ТС-664 - купить по выгодным ценам
Вернуться в Опоры серии 5.903-13 выпуск 7-95

Опоры ТС-664 (5.903-13 выпуск 7-95)

Опоры ТС-664  (5.903-13 выпуск 7-95)
Характеристики
Запрос цены
Мне нужна консультация

Материал
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
Диаметр DN
от 18 до 159 мм
Изготовление
в соответствии с ГОСТ, ОСТ
Срок изготовления
от 5 рабочих дней
Паспорта
качества на продукцию
Специальные цены
и скидки на объемы
Контроль ОТК
на всех этапах производства
Производитель
ООО НПО "Спецнефтемаш"

Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Другие опоры данной серии:

ТС-659
ТС-660
ТС-661
ТС-662
ТС-663
ТС-664
ТС-665
ТС-666
ТС-667
ТС-668
ТС-669
ТС-670
ТС-671

Неподвижные опоры ТС-664 предназначены для установки во время монтажа системы трубопроводов. Наружный диаметр трубы должен составлять 426-1420 мм. Температура рабочей среды не должна опускаться ниже 0°С и не превышать 425°С. Труба должна быть устойчива к давлению, максимальный показатель которого не выше 4 МПа.

Применение опор ТС-664

Опоры неподвижные ТС-664 используют для обеспечения стабильности системе трубопроводов, используемых при прокладке тепловых сетей. Они имеют высокое качество и характеризуются долговечность, так как изготовлены из прочного сплава стали.

При производстве опор ТС-664 применяются высокие стандарты качества. Для обеспечения дополнительной защиты от воздействия агрессивных факторов внешней среды используют несколько типов антикоррозийного покрытия. Прочность конструкции гарантирует сварка с использованием определенного типа электродов.

Опоры ТС-664 серии 5.903-13 выпуска 7-95 способны выдерживать высокую температуру внутренней среды трубопровода, составляющую +425°С, и высокое давление, максимальная величина которого равна 4,0 МПа.

Монтаж массы опоры ТС-664 обеспечивает неподвижность различного типа трубопроводов, минимизируя их сдвиг. За счет этого обеспечивается целостность конструкции при возникновении различного рода аварийных ситуаций и поломок, приводящих к линейному отклонению трубы.

Конструктивные особенности

Все части четырехупорных усиленных опор прочно скреплены сваркой, которая производится по ГОСТ 9467-60 с использованием электродов типа Э42.

Для защиты опоры ТС-664 от коррозии используется грунтовка и слой краски Бт-177 или ее аналога. По нормам красящий состав не наносят на резьбовые части и другие поверхности, которые соприкасаются с трубой или несущей конструкцией.

При производстве усиленных опор применяются конструкционные марки стали, в число которых входят легированные и низколегированные.

Структура опоры ТС-664 имеет следующее строение:

  • плита;
  • ребра жесткости;
  • изделия непосредственно в количестве 4 шт.

В процессе производства опор ТС-664 используются рабочие чертежи, разработанные по специальным стандартам . Соответствие конструкции всем нормам и требованиям гарантирует высокое качество изделия, конечно, если соблюдены правила хранения и монтажа.

Опоры четырехупорные имеют гарантийный срок эксплуатации до 12 мес. с момента отгрузки. Компания ООО НПО «СпецНефтеМаш» предоставляет заказчику паспорт качества на конструкцию и выдает сертификаты на использованные материалы.

Особенности производства

Качество и надежность опор серии 5.903-13 обеспечивается за счет использования высококачественных материалов и контроля на каждом этапе производства.

Характеристики процесса производства:

  • Для опоры серии 5.903-13 используются определенные марки стали: Ст3, 20, 09Г2С и 17ГС. В некоторых случаях применяют марки 20Х1М1Ф1ТР, 12Х18Н10Т, 15Х5М и другие.
  • Все части изделия прочно соединяются между собой сваркой по стандарту 9467-60 с использованием электродов типа Э42.
  • Верхний слой конструкции серии 5.903-13 покрывается сначала антикоррозийной грунтовкой, а затем краской типа БТ-177 или ее аналогом. Это обеспечивает защиту поверхности от климатического воздействия внешней среды.

Приобретая конструкцию в компании ООО НПО «СпецНефтеМаш», вы можете заказать опоры ТС-664 в розницу или оптом. Мы осуществляем быструю доставку или вы можете забрать металлоконструкции самовывозом.

Технические характеристики

Обозначение Диаметр Dн, мм S, мм Осевая сила Q, кН для опорных конструкций Ширина упора B, мм Длина упора L, мм Габарит H, мм Масса, кг
железобетонных стальных
ТС-664.00.00 426 7 400 400 160 200 666 74,2
ТС-664.00.00-01 530 8 550 550 200 230 786 92,8
ТС-664.00.00-02 630 8 550 550 240 230 890 109,6
ТС-664.00.00-03 720 9 900 900 280 270 980 133,0
ТС-664.00.00-04 820 9 900 900 300 270 1080 140,0
ТС-664.00.00-05 920 10 1100 1200 320 270 1184 162,0
ТС-664.00.00-06 1020 10 1300 1400 360 290 1284 198,0
ТС-664.00.00-07 1220 11 1100 1100 400 340 1504 257,0
ТС-664.00.00-08 1420 14 1700 1700 500 340 1704 304,0

Заказ изделий

Компании ООО НПО «СпецНефтеМаш» производит металлоконструкции согласно государственным и отраслевым стандартам качества. Цена на опоры ТС-664 зависит от типа конструкции и выдается по требованию.

Заказать изделия можно любым удобным способом:

  • по телефону: 8-800-3021-565;
  • заполнив форму на сайте;
  • по эл. почте: marketing@snmash.ru.

Купив опоры ТС-664, вы получите товар в течение 7-15 рабочих дней, в зависимости от загруженности производства. Все сроки изготовления и поставки можно уточнить.
