Опоры УКГ-10 (серия 5.905-18.05 выпуск 1)
Опоры УКГ-10 от компании ООО НПО Спецнефтемаш от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Опоры УКГ-10 от компании ООО НПО Спецнефтемаш Фото УКГ-10 - купить по выгодным ценам
Вернуться в Опоры серии 5.905-18.05 выпуск 1

Опоры УКГ-10 (серия 5.905-18.05 выпуск 1)

Опоры УКГ-10 (серия 5.905-18.05 выпуск 1)
Характеристики
Запрос цены
Мне нужна консультация

Материал
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
Диаметр DN
от 18 до 159 мм
Изготовление
в соответствии с ГОСТ, ОСТ
Срок изготовления
от 5 рабочих дней
Паспорта
качества на продукцию
Специальные цены
и скидки на объемы
Контроль ОТК
на всех этапах производства
Производитель
ООО НПО "Спецнефтемаш"

Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Другие опоры данной серии:

УКГ-1
УКГ-2
УКГ-3
УКГ-4
УКГ-5
УКГ-6
УКГ-7
УКГ-8
УКГ-9
УКГ-10
УКГ-11
УКГ-12
УКГ-13
УКГ-14
УКГ-15
УКГ-16
УКГ-17
УКГ-18

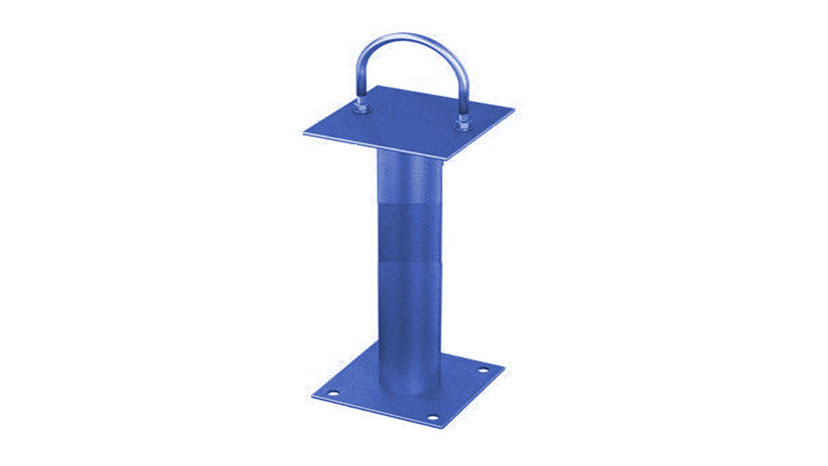

УКГ-10 – это опорные стойки для горизонтальных трубопроводов. Их изготавливают из труб, диаметр которых может быть от 50 до 200 мм. Предназначены для крепления к железобетонным плитам внутри помещения. Фиксируются на плоских площадках помощью хомутов или на подложках. Данные металлические изделия относятся к серии 5.905-18.05, вып. 1.

Применение металлических опор УКГ-10

Применяются в газодобывающей и газоперерабатывающей промышленностях, для фиксации труб в системах газоснабжения. Основные объекты – газопроводы, рассчитанные на избыточное давление не более 1,2 МПа. Используются в районах с температурой окружающей среды до -40° C.

Монтаж газопроводов на этом типе опор позволяет уменьшить неблагоприятное влияние природных факторов на конструкцию, обеспечить стабильность элементов, снизить вероятность деформации в результате механических нагрузок. Купить опоры УКГ-10, можно у производителя ООО НПО «СпецНефтеМаш».

Конструкция опор УКГ-10

Стойки выполняются из трубы и листового металла. Монтируемый газопровод крепится к опоре хомутами. Конструкция предполагает обеспечение надежной фиксации отдельных деталей для увеличения прочности объекта.

Использование стоек компенсирует смещение труб при термическом расширении или во время механических нагрузок. Их устройство сводит к минимуму возможность механического повреждения трубы, уменьшая вероятность аварии.

При установке опор газопровода, расстояние между ними по умолчанию принимается не превышающим 6,00 м, но в случае необходимости может изменяться как в большую, так и в меньшую стороны. Увеличение расстояния возможно после проведения дополнительных расчетов.

Изготовление опор УКГ-10

Для изготовления креплений УКГ-10 используется сталь Ст.3 или 10. Если заказчику требуются изделия с иными характеристиками, возможно применение других марок:

  • 09Г2С;
  • 20;
  • 12Х18Н10Т;
  • 12ХМ;
  • 12Х1МФ;
  • 15Х5М и др.

Изготовленные детали обрабатываются транспортировочным грунтом ГФ-021, но возможно применение:

  • термодиффузионного цинкования;
  • горячего цинкования;
  • покрытия цинксодержащими эмалями;
  • эпоксидных смол и т. д.

Применение нестандартных методов антикоррозийной защиты указывается в заказе до начала производства изделий.

Чертежи опор УКГ-10

Ниже представлен чертеж опоры УКГ-10.

Чертеж опоры УКГ-10

На чертеже представлена серия 5.905-18.05.

Параметры опор

На таблице ниже представлены технические характеристики модификаций изделий.

Обозначение Рис. Условный проход Ду, мм Масса ед., кг
УКГ 10.00 1 50 5,46
УКГ 10.00-01 1 65 6,86
УКГ 10.00-02 1 80 7,93
УКГ 10.00-03 1 100 9,74
УКГ 10.00-04 1 150 15,37
УКГ 10.00-05 1 200 25,56
УКГ 10.00-06 2 50 4,01
УКГ 10.00-07 2 65 4,94
УКГ 10.00-08 2 80 5,79
УКГ 10.00-09 2 100 7,66
УКГ 10.00-10 2 150 13,56
УКГ 10.00-11 2 200 28,64

Заказать опоры УКГ-10

Стоимость креплений газопровода рассчитывается в индивидуальном порядке, потому что зависит от размеров конструкции, материала изготовления, антикоррозийной защиты. Весь товар сертифицирован, произведен при строгом соблюдении отраслевой и государственной стандартизацией. Все изделия проходят поэтапную проверку качества методами неразрушающего контроля.

Заказать опоры УКГ-10 можно на официальном сайте ООО НПО «СпецНефтеМаш», заполнив форму заявок. Для всех заказчиков доступна возможность сделать заявку по телефону 8-800-3021-565. Желающие могут написать на электронную почту: marketing@snmash.ru.

Сроки выполнения заказа зависят от загруженности производственных мощностей и могут занимать 7 – 15 рабочих дней. Подобрать нужные конструкции и ознакомиться с ценами можно в каталоге или у менеджеров компании.

Cерии 5.905-18.05 выпуск 1. Узлы и детали крепления газопроводов – документация

Требования, технические характеристики, размерные показатели и другая важная документация доступны по ссылке ниже:

Документ: Cерии 5.905-18.05 выпуск 1. Узлы и детали крепления газопроводов

Рабочие чертежи опоры УКГ-10

Документ: Крепление горизонтального газопровода Ду 50-300мм УКГ 10.00. Серия 5.905 - 18-05
