Опоры УКГ-9 (серия 5.905-18.05 выпуск 1)
Рейтинг 4.8/5 Основан на 2025 отзывах покупателей
Директор группы компаний , Октябрь 12, 2020
5/5звезд
Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. https://dubna.snmash.ru/production/opory-truboprovodov/seriya-5-905-18-05-vypusk-1/ukg-9.html Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры.
Опоры УКГ-9 от компании ООО НПО Спецнефтемаш от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Опоры УКГ-9 (серия 5.905-18.05 выпуск 1)
Опоры УКГ-9 от компании ООО НПО Спецнефтемаш от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Опоры УКГ-9 от компании ООО НПО Спецнефтемаш Фото УКГ-9 - купить по выгодным ценам
Вернуться в Опоры серии 5.905-18.05 выпуск 1

Опоры УКГ-9 (серия 5.905-18.05 выпуск 1)

Опоры УКГ-9 (серия 5.905-18.05 выпуск 1)
Характеристики
Запрос цены
Мне нужна консультация

Материал
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
Диаметр DN
от 18 до 159 мм
Изготовление
в соответствии с ГОСТ, ОСТ
Срок изготовления
от 5 рабочих дней
Паспорта
качества на продукцию
Специальные цены
и скидки на объемы
Контроль ОТК
на всех этапах производства
Производитель
ООО НПО "Спецнефтемаш"

Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Другие опоры данной серии:

УКГ-1
УКГ-2
УКГ-3
УКГ-4
УКГ-5
УКГ-6
УКГ-7
УКГ-8
УКГ-9
УКГ-10
УКГ-11
УКГ-12
УКГ-13
УКГ-14
УКГ-15
УКГ-16
УКГ-17
УКГ-18

Крепления УКГ-9 относятся к категории хомутовых опор. Их предназначение – фиксация труб сетей газоснабжения. Применяются при монтаже вертикально расположенных труб. Крепятся к металлическим конструкциям. Рассчитаны на трубы Ø от 50 до 500 мм. Выпуск изделий производится в соответствии с серией 5.905-18.05, вып. 1.

Применение опор УКГ-9

Данные устройства используются при строительстве трубопроводов, обеспечивающих доставку природного газа к месту переработки или потребителям, рассчитываются на давление в системе до1,2 МПа. Такие системы газоснабжения могут функционировать при температуре до - 40° C.

Крепление опор производится к металлическим конструкциям зданий и сооружений.

Монтаж технологических газопроводов с использованием креплений УКГ-9 позволяет получить готовую конструкцию с высокой прочностью, отличным сопротивлением разрушительному влиянию внешней среды.

Конструкция

Данные металлоизделия состоят из консоли, имеющей подкос из стального уголка и хомут из круга 8-В (ГОСТ 2590-88). Их устройство позволяет трубам увеличиваться в длину, для компенсации термического расширения в результате изменений температуры, но ограничивает смещение, возможное при механическом воздействии. Такая конструкция газопровода сводит к минимуму возможность появления разрывов, свищей и возникновения аварийных ситуаций.

Производство опор УКГ-9

Производство опор УКГ-9 выполняется из стали марки т.3. Это стандартный материал для изготовления таких изделий. При необходимости использовать другие марки сталей, можно применить следующие сорта металлов:

  • 09Г2С;
  • 12Х18Н10Т;
  • 12ХМ;
  • 12Х1МФ;
  • 15Х5М и др.

Для предотвращения коррозии во время транспортировки, опоры газопроводов покрывают грунтом ГФ-021. Для получения более сильных антикоррозионных качеств, можно применить:

  • горячее цинкование;
  • ТДЦ (термодиффузионное цинкование);
  • покраску цинксодержащими эмалями;
  • покрытие эпоксидными смолами и др.

Использование перечисленных покрытий может значительно улучшить эксплуатационные качества металлоконструкций.

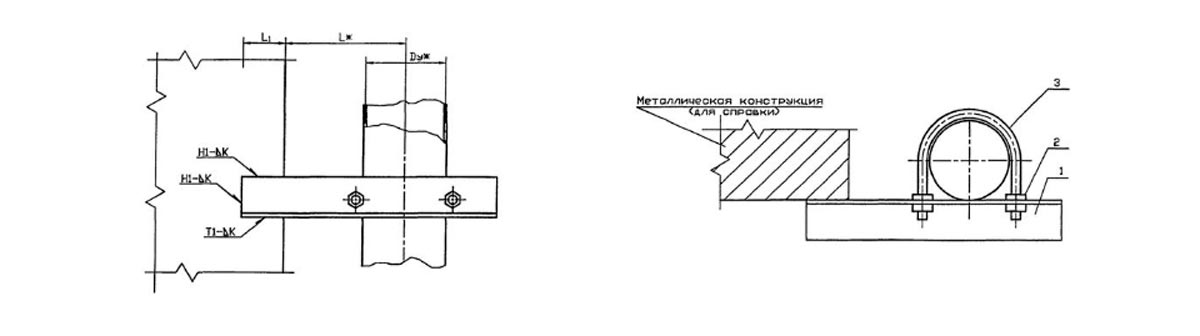

Чертеж опоры УКГ-9

На изображенном ниже чертеже изображено устройство опоры УКГ-9.

Чертеж опоры УКГ-9

Здесь можно увидеть общие характеристики и способ фиксации креплений газопровода при монтаже.

Технические характеристики

На расположенной ниже таблице можно увидеть общие параметры разных модификаций УКГ-9.

Обозначение Условный проход Ду, мм L, мм L₁, мм ∆К, мм Масса ед., кг
УКГ 9.00 50 100 55₋₅ 4⁺¹ 0,86
УКГ 9.00-01 65 100 55₋₅ 4⁺¹ 1,15
УКГ 9.00-02 80 100 55₋₅ 4⁺¹ 1,19
УКГ 9.00-03 100 150 55₋₅ 4⁺¹ 1,6
УКГ 9.00-04 150 200 75₋₅ 5⁺¹ 3,79
УКГ 9.00-05 200 250 75₋₅ 5⁺¹ 6,63
УКГ 9.00-06 250 300 85₋₅ 6⁺¹ 10,87
УКГ 9.00-07 300 350 85₋₅ 6⁺¹ 15,11
УКГ 9.00-08 400 450 85₋₅ 6⁺¹ 20,23
УКГ 9.00-09 500 550 85₋₅ 6⁺¹ 24,2

Из нее можно узнать марку изделия, подходящего под газопровод с определенным диаметром трубы.

Заказать опоры УКГ-9

Купить опоры УКГ-9 можно на официальном сайте компании. Стоимость каждого изделия определяется индивидуально. Уточнить цену металлоконструкций можно по прайс листу, или у менеджеров фирмы.

Все крепления изготавливаются в соответствии с требованиями ГОСТ, отраслевой сертификации, проверены методами неразрушающего контроля.

Чтобы заказать опоры УКГ-9, можно отправить заявку по электронной почте: marketing@snmash, позвонить по телефону: 8-800-3021-565 или заполнить форму для заявок на официальном сайте компании.

Изготовление заказа может занять до 15 рабочих дней, уточнить этот срок можно у менеджеров фирмы.

Cерии 5.905-18.05 выпуск 1. Узлы и детали крепления газопроводов – документация

Требования, технические характеристики, размерные показатели и другая важная документация доступны по ссылке ниже:

Документ: Cерии 5.905-18.05 выпуск 1. Узлы и детали крепления газопроводов

Рабочие чертежи опоры УКГ-9

Документ: Крепление вертикального газопровода Ду 50-500мм к металлическим конструкциям УКГ 9.00. Серия 5.905 - 18-05
