Емкость подземная дренажная ЕП-100, ЕПП-100
Рейтинг 4.8/5 Основан на 2025 отзывах покупателей
Директор группы компаний , Октябрь 12, 2020
5/5звезд
Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. https://dubna.snmash.ru/production/rezervuarnoe-oborudovanie/emkosti-podzemnye-ep-epp/ep-epp-100.html Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры.
Емкости дренажные подземные ЕП-100, ЕПП-100 горизонтального размещения от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.

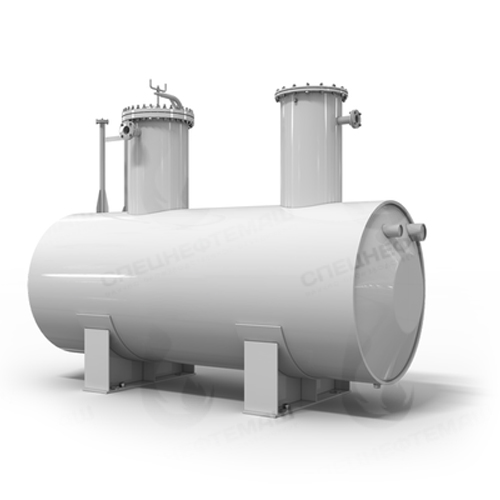

Емкость подземная дренажная ЕП-100, ЕПП-100
Емкости дренажные подземные ЕП-100, ЕПП-100 горизонтального размещения от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Емкости дренажные подземные ЕП-100, ЕПП-100 горизонтального размещения Фото Емкость дренажная ЕП-100, ЕПП-100 - купить по выгодным ценам
Вернуться в Емкости подземные горизонтальные дренажные ЕП, ЕПП

Емкость подземная дренажная ЕП-100, ЕПП-100

Емкость подземная дренажная ЕП-100, ЕПП-100
Опросный лист
Характеристики
Запрос цены
Мне нужна консультация

Объем:
100 м3
Рабочая температура:
От -45 до 80 °C
Материал корпуса:
сталь Ст3сп, 09Г2С-9, 09Г2С-8, 12Х18Н10Т
Рабочее избыточное давление:
не более 0,07 МПа
Климатическое исполнение:
УХЛ1, Т1
Группа сосуда по ГОСТ Р 52630-2012 :
Сейсмичность:
до 9 баллов
Срок службы:
20 лет
Производитель:
ООО НПО "Спецнефтемаш"


Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Типоразмеры в наличии:

ЕП-3
ЕП-5
ЕП-8
ЕП-12,5
ЕП-16
ЕП-25
ЕП-40
ЕП-63
ЕП-75
ЕП-100
ЕП-200



Дренажная емкость ЕП–100 (ЕПП–100) – это металлический резервуар цилиндрической формы вместимостью 100 куб. м, используемый как временное хранилище для различных технических жидкостей с плотностью до 1000 кг/кубометр. Расположение дренажного аппарата – подземное. Сам он предназначается для сбора, содержания, выдачи нефтепродуктов, отходов нефтехимической и химической промышленности, масел. Сосуд не может использоваться для работы с СУГ.



Характеристики

Наш завод по изготовлению ЕП–100 (ЕПП–100) производит аппараты этого класса, соответствующие самым высоким требованиям к качеству и надежности. Технические характеристики нашей продукции:

  • объем резервуара (вместительность) – 100 куб. м;
  • диапазон температур, при которых допустима эксплуатация подземных дренажных емкостей – от 80 градусов выше нуля до 45 градусов мороза (средние показатели, при необходимости возможно использование материалов, устойчивых к более низким максимальным температурам);
  • материал исполнения сосуда – сталь марок Ст3сп, СТ20, 09Г2С, 10Г2, 16ГС и другие;
  • срок службы – от 20 лет;
  • теплоизоляция – по желанию заказчика;
  • подогрев – возможен в двух исполнениях;
  • группа сосуда – 5а (ГОСТ Р 52630–2012).

Дренажные емкости ЕП–100 горизонтальные обрабатываются специальными антикоррозионными составами. Скорость проникновения коррозии – до 0,1 мм/год. Сосуд может эксплуатироваться в системах с предельным избыточным рабочим давлением до 0,07 МПа (максимальное относительное разрежение в газовой среде при этом составляет 0,001 МПа).

Горизонтальная поземная емкость ЕП–100 подходит для установки в сейсмически нестабильных районах с интенсивностью землетрясений до 9 баллов по шкале MSK-64. Сейсмоустойчивость ЕП–100 подтверждена сертификатом (получен по итогам испытаний, проведенных осенью 2017 года).

Дренажный аппарат может использоваться с любыми средами в жидком состоянии, чья плотность не превышает 800–1000 кг/куб. м. Класс опасности подходящих материалов – со второго по четвертый (согласно ГОСТ 12.1.007–76).

Основные конструктивные элементы сосуда:

  • тело резервуара с плоским либо коническим днищем;
  • горловины (минимум 2 для сбора материала и технического обслуживания) с разной высотой вылета;
  • опоры или стойки для установки системы.

Дополнительно ЕП–100 и ЕПП–100 с подогревателем и оборудуется контрольными приборами, датчиками, фильтрами, системой подогрева, теплоизоляцией и т. д. Аппараты работают с нефтяными погружными и полупогружными насосами.

Требования к сейсмичности площадки строительства

Благодаря передовым технологиям производства, резервуарное и емкостное оборудование ООО НПО "Спецнефтемаш" способно выдерживать сейсмические воздействия вплоть до 9 баллов по шкале MSK-64. Проведенные в сентябре 2017 года испытания подтвердили это на практике, в результате чего был получен Сертификат Соответствия требованиям нормативных документов ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98.

Таким образом, если вам необходимо качественное резервуарное или емкостное оборудование при строительстве объектов нефте-газовой промышленности в сейсмически активных районах, ООО НПО "СпецНефтеМаш" готов удовлетворить ваш спрос.

ЕП и ЕПП

По конструктивному признаку все подземные горизонтальные дренажные емкости ЕП и ЕПП делятся на две большие группы в зависимости от наличия подогрева.

  1. ЕП–100 без подогревателя (схематически изображена на первом рисунке). Может быть теплоизолированной.
  2. ЕПП–100 с подогревом (второй рисунок).

В первой группе возможно два варианта исполнения сосудов.

  • подземный резервуар, в котором подогрев реализован через обрешетку электрическим кабелем (подогрев монтируется на корпус изделия);
  • дренажная горизонтальная емкость с подогревателем внутреннего расположения (внутри цилиндра устанавливается трубка-змеевик, в которую пускается пароводяная нагретая смесь).

Емкость подземная дренажная ЕП-100. Чертеж Емкость подземная дренажная ЕП-100. Чертеж
Рисунок 1 - Емкость подземная дренажная ЕП-100

Емкость подземная дренажная ЕПП-100. Чертеж Емкость подземная дренажная ЕПП-100. Чертеж
Рисунок 2 - Емкость подземная дренажная с подогревателем ЕПП-100

Габаритные размеры

Диаметр D, мм Длина L, мм Высота Н, мм Высота горловины Н1, мм Ширина, мм Глубина погружения насоса Масса, кг
3000 14900 4150 1000 3050 3; 3,2; 3,7; 3,9 10618

Таблица штуцеров

Обозначение Назначение Проход условный Ду, мм Давление условное Ду, МПа (кгс/см 2) Вылет, мм
А1 Люк 800 0,3 (3)
Б1 Для насоса 700 0,6 (6)
В1 Ввод продукта 200
Г1 Вывод продукта 65
Д1 Вывод продукта аварийный 150
Е1 Ввод пара 100 1,6 (16) 200
Ж1 Воздушник 100 1,6 (16) 200
З1 Для уровнемера 80 4,0 (40)
З2 Для уровнемера 65 4,0 (40)
И1 Для термопреобразователя 50 1,6 (16)
К1 Для манометра 50/М20´1,5 1,6 (16) 200
Л1* Ввод теплоносителя 20
М1* Вывод теплоносителя 20
Н1** Ввод теплоносителя 20
О1** Вывод теплоносителя 20
П1*** Слив воды после гидроиспытания 40G1½
*Для емкостей типа ЕПП
**Для емкостей с колодцем
***При необходимости предприятию-изготовителю

Материальное исполнение

Наименование Исполнение по материалам
1 2 3
Рабочая температура дренируемого нефтепродукта от минус 15 до 80 °C
Допустимая минимальная температура стенки под давлением, °C
Минус 20 Минус 40 Минус 60
Марки стали, обозначение стандарта и технических требований
Листовая сталь Ст3сп, Ст3пс, Ст3Гпс, категорий 4 и 5 ГОСТ 380, ГОСТ 14637 16ГС, 09Г2С категорий 6, 12 ГОСТ 5520 09Г2С, 10Г2С1 категорий 8, 09Г2С-17 ГОСТ 5520
Поковки Ст3сп ГОСТ 380, Ст20 ГОСТ 1050, Ст20К ГОСТ 5520, группа IV ГОСТ 8479 16ГС, 09Г2С ГОСТ 19281, 10Г2 ГОСТ 4543 группа IV ГОСТ 8479 09Г2С ГОСТ 19281, 10Г2 ГОСТ 4543, группа IV ГОСТ 8479
Патрубки штуцеров Сталь 10, 20 ГОСТ 1050, группа А, Б ГОСТ 550, группа В ГОСТ 8731, 8733 10Г2 ГОСТ 4543, группы А, Б ГОСТ 550, группа В ГОСТ 8731
Трубы подогревателя Сталь 10, 20 ГОСТ 1050, группы А, Б ГОСТ 550, группа В ГОСТ 8733

Как мы работаем

Как мы работаем

Обозначения

Формула обозначений выглядит так: ЕПП–100–3000–Х–Y Т К. Расшифровка следующая:

  • ЕПП – подземная емкость с подогревателем дренажная.
  • 100 – объем тела резервуара, указывается в кубометрах.
  • 3000 – диаметр цилиндрического сосуда.
  • Х – тип конструктивного исполнения, существует в двух вариантах:
    • 1 (так и обозначается – единицей) – исполнение подземной емкости ЕПП–100, при котором длина погружной части насоса составляет 3,0 или 3,2 м в зависимости от типа насосного оборудования (3,0 у погружного оборудования серии НВ-У 50/50 и 3,2 у полупогружного 12НА-9*4);
    • 2 – с длиной погружной части 3,7 и 3,9 м (соответственно для тех же моделей нефтяной насосной техники).
  • Y – тип материального исполнения подземной дренажной емкости ЕПП–100 горизонтальной. Бывает в одном из трех вариантов:
    • 1 – сталь марок Ст3сп4, Ст3Гпс5, Ст3пс4, предназначенная для эксплуатации в районах с условно теплым климатом (предельные температуры холодного сезона до 20 градусов мороза);
    • 2 – стальной лист 16ГС 6 и 12 категорий для районов с граничными показателями температуры в холодную 5-дневку до 40 градусов мороза;
    • 3 – материальное исполнение дренажной емкости, предназначенной для установки в особо холодных зонах (в холодный сезон температура опускается до 60 градусов мороза).

Два последних обозначения (Т и К) указывают на дополнительное оснащение дренажных аппаратов с целью повышения их износоустойчивости, герметичности и изоляционных качеств. Если в маркировке стоит «Т», значит, сосуд подвергся термообработке. Буква «К» означает, что насосный штуцер оборудован собственной системой подогрева (отказоустойчивое оборудование).

Купить подземный ЕП–100, ЕПП–100 от производителя

НПО «Спецнефтемаш» – ваш надежный поставщик резервуарного оборудования разных комплектаций, габаритов и типов. У нас можно приобрести аппарат по цене производителя с высокими гарантиями качества и оптимальными характеристиками для конкретных условий эксплуатации.

Чтобы заказать изготовление емкостей типа ЕП–100 или готовый резервуар, свяжитесь с нашими специалистами по номеру 8–800–3021–565 или отправьте заявку с сайта (напрямую на почту marketing@snmash.ru). Опытный консультант:

  • поможет определиться с размерами сосуда;
  • уточнит конструктивные особенности изделия (форма дна, тип опор, количество и размеры патрубков, горловин);
  • просчитает параметры, которым должна соответствовать емкость для применения в вашем климате;
  • оценит стоимость всего заказа.

Мы предлагаем купить резервуары в Дубне с различным типом гидроизоляции, термоизолированные сосуды, осуществляем установку дополнительного оборудования. Производство – в строгом соответствии с ГОСТ, международными стандартами и пунктами внутреннего ТУ 3615-001-24009276-2015.
