Дисковые затворы с уплотнением NBR

Дисковые затворы с уплотнением NBR – распространенный вид запорной арматуры, предназначенной для управления потоком рабочей среды и распределения давления в системах износостойких трубопроводов. Устройства работают посредством вращения диска – запорного элемента, установленного в металлическом корпусе механизма.

Диск вращается вокруг своей оси на валу, принимая положения «закрыто», «открыто». В некоторых моделях предусмотрены промежуточные положения для регулировки напора подачи рабочей среды.

Каталог дисковых затворов с уплотнением NBR

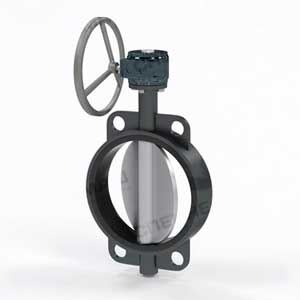

СНМ 58030

Чугунные зат­во­ры дис­ко­вые с сим­мет­рич­ным дис­ком и ман­же­той из эласто­мера
DN 40 – 1200 мм
PN 10, 16 кгс/см²

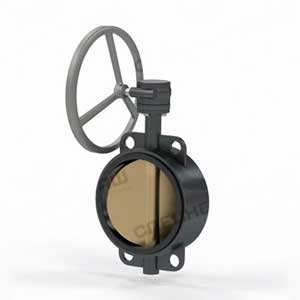

СНМ 58060

Чугунные зат­­во­­ры дис­ко­вые с сим­метрич­ным рас­поло­же­нием дис­ка и меж­флан­цевым при­соеди­нением
DN 40 – 600 мм
PN 6,10,16 кгс/см²

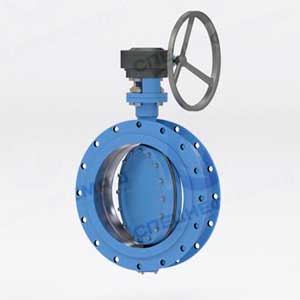

СНМ 58070

Чугунные зат­­во­­ры дис­ко­вые с с двой­ным экс­центриси­тетом флан­цевые
DN 100 – 2400 мм
PN 6,10,16,25 кгс/см²

Применение

Поворотные затворы чугунные с NBR используются в трубопроводах, по которым транспортируются различные материалы:

• газ;
• азот;
• вода;
• воздух;
• пары;
• нефть и нефтепродукты;
• другие жидкостные компоненты, включая стоки буровых растворов.

ООО НПО «СпецНефтеМаш» занимается изготовлением дисковых затворов с уплотнением NBR, которые применяются в самых разных отраслях промышленности и производства. В нашем каталоге такие устройства представлены в сериях СНМ–58030, 58060, 58070.

Уплотнитель (эластомер) демонстрирует устойчивость к углеводородам, маслам, нефтепродуктам, выдерживает перепады температур в широком диапазоне. Потому подходит для обслуживания большинства технологических трубопроводов, транспортирующих среды под давлением 16 бар.

Классификация дисковых поворотных затворов

Все поворотные затворы с дисковой запирающей системой, представленные на современном рынке, классифицируются по ряду признаков. Наиболее распространенные признаки классификации – тип соединения устройства с трубопроводом, вид уплотнителя и привода.

По типу соединений поворотные затворы делят:

• на механизмы с муфтовым соединением;
• арматуру с фланцевым соединением (в ассортименте НПО «СпецНефтеМаш» предлагается большой выбор фланцевых дисковых затворов с уплотнением NBR);
• приварные устройства;
• механизмы со стяжным соединением (межфланцевые дисковые затворы с уплотнением NBR).

Материал уплотнителя делит ассортимент на 2 группы изделий – поворотные затворы с уплотнением «металл по металлу» или мягким эластичным седловым уплотнителем (NBR относится ко второму классу). Привод управления может быть ручным, гидравлическим, пневматическим или электрическим.

Уплотнители

Поворотные затворы с уплотнением «металл по металлу» просты в эксплуатации, технологичны и имеют уникальную конструкцию запирающего механизма. На протяжении всего срока службы, отведенного производителем, они сохраняют эксплуатационные характеристики под влиянием эрозионных и коррозионных факторов.

Задвижки с мягким эластичным седловым уплотнителем не столь долговечны, как аналоги. Зато обеспечивают исключительную герметичность перекрытия потока среды, отличаются морозостойкостью и противоабразивными свойствами.

Особенности NBR

Эластомерный уплотнитель (бутадиен-нитрильный каучук) выдерживает низкие температуры и характеризуется высокой устойчивостью к действию:

• алифатических углеводородов (бутан, пропан);
• жидких горючих материалов (дизель, бензин, мазут);
• горячей воды;
• минеральных масел;
• гидравлических жидкостей;
• пластичных смазок на минеральной основе;
• растворов кислот;
• спиртов;
• ароматических веществ, если их концентрация не выше 40% (включая освинцованное горючее);
• солевых растворов (в отсутствие высоких температур);
• растительных и животных жиров.

При этом уплотнитель уязвим к воздействию:

• ультрафиолета;
• озона;
• гликолевых веществ (включая тормозные жидкости на базе гликоля);
• силиконовых смазок;
• углеводородов – ароматических (толуол, бензол) и хлорированных (перхлорэтилен/трихлорэтилен);
• ацетона;
• уксускислотных сложных эфиров.

Выбирая поворотный дисковый затвор с уплотнением NBR, нужно смотреть не только на свойства уплотнителя, но и на конкретные показатели работы устройства. В частности, на диапазон приемлемых температур (от -40 до +120°C, в моделях со специальным исполнением допустим режим работы в диапазоне от -55 до +150°C).

Имеет значение также вид соединения с трубопроводом, вес и длина изделия. Нужно учитывать и условия рабочей среды. Высокие температуры быстро разрушают структуру NBR – он становится твердым и хрупким. Но при отсутствии кислорода в условиях воздействия горячих масел процесс износа существенно замедлен.

Характеристики дискового затвора с уплотнением NBR

Рассмотрим для примера рабочие характеристики конкретного устройства с мягким эластичным седловым уплотнением NBR на примере межфланцевого поворотного затвора в чугунном корпусе с ручкой или редуктором.

• Номинальное давление в системе – 1,6 МПа (16 бар). Обозначается как Pn.
• Рабочие температуры:
  • среды – от -15 до +90°С (в некоторых вариантах исполнения – от -25 до +120°С);
  • воздуха – от -20 до +40°C.
• Подача потока – в любом направлении.
• Материалы исполнения:
  • корпус – чугун с добавлением шарового графита (ВЧШГ);
  • уплотнитель дискового седла – NBR;
  • диск затвора NBR – чугун (ВЧШГ) с никелированным покрытием.
• Тип по способы крепления (соединения с трубопроводом) – межфланцевый.
• Диаметр трубопровода – 50, 80, 100, 125, 150, 200, 250 и 300 мм.
• Управление:
  • ручное (трубы диаметром до 250 мм), фиксация диска с дискретностью 9 градусов;
  • редукторное с самоторможением (трубопроводы диаметром более 250 мм) с фиксацией диска в любом положении.
• Герметичность перекрытия – класс «А» по госстандарту № 9544–15.
• Рабочая среда – вещества, не агрессивные к материалам изделия (масла, жиры, воздух, вода, нефтепродукты).
• Установка – в любом положении, кроме того, при котором устройство находится маховиком вниз.

Монтаж дисковых затворов с уплотнением NBR

Монтаж дискового затвора NBR осуществляется без перекосов с горизонтальным размещением оси. Возможна установка запорным механизмом вверх. Дополнительных межфланцевых уплотненителей не требуется.

Фиксация поворотного затвора с уплотнением NBR осуществляется путем его зажатия между фланцами трубопроводной секции. Установочные фланцы должны быть рассчитаны на давление 16 бар, выполняются в соответствии с ГОСТ (№ 12821–80 для воротниковых и № 33259–2015, 12820–80 для плоских). Качество дискового затвора с уплотнением NBR подтверждается декларацией о соответствии.

Купить дисковые затворы с уплотнением NBR в Дубне

Компания «СпецНефтеМаш» осуществляет производство, продажу и доставку поворотных затворов высокого качества по всей России. Продукция отпускается по привлекательным ценам. По запросу предоставим декларацию о соответствии на любые модели каталога. Чтобы заказать поставку дисковых поворотных затворов ЗДП, звоните нам или подавайте онлайн-заявку на сайте.

Гарантия

Гарантия безотказной работы распространяется на все изделия нашего производства и действует в течение:

• 12 месяцев с момента установки;
• 18 месяцев с даты отгрузки клиенту.

Гарантийные обязательства на дисковые затворы с уплотнением NBR действуют при условии соблюдения правил хранения, перевозки, установки и эксплуатации устройств.
