Стальные дисковые затворы
Стальные дисковые затворы от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Стальные дисковые затворы

Стальные дисковые затворы

Современные поворотные затворы с диском выполняются в стальном или чугунном корпусе. Первый вариант считается более надежным, поскольку сталь может выдерживать перепады температур в значительно большем диапазоне.

Допустимый минимум для нормальной работы дискового стального затвора доходит до -60 °C. Высший предел – до + 700 °C. Кроме того, такое устройство показало себя, как более износостойкая при эксплуатации в условиях агрессивной рабочей среды арматура, что определило широкую сферу ее эффективного применения.

Каталог дисковых затворов из стали

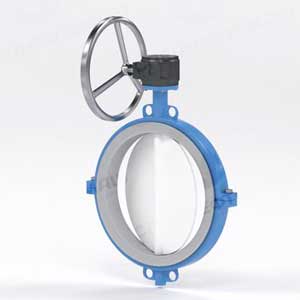

Стальные дисковые затворы СНМ 58020

СНМ 58020

Стальные зат­воры дис­ковые с фу­терован­ным дис­ком и корпусом
DN 40 – 600 мм
PN 10, 16 кгс/см2
Стальные дисковые затворы СНМ 58030

СНМ 58030

Стальные зат­во­ры дис­ко­вые с сим­мет­рич­ным дис­ком и ман­же­той из эласто­мера
DN 40 – 1200 мм
PN 10, 16 кгс/см2
Стальные дисковые затворы СНМ 58040

СНМ 58040

Стальные зат­­во­ры дис­ко­вые с двой­­ным экс­цен­триси­­те­том меж­­флан­­це­вые
DN 50 – 600 мм
PN 10, 16, 25 кгс/см2
Стальные дисковые затворы СНМ 58060

СНМ 58060

Стальные зат­­во­­ры дис­ко­вые с сим­метрич­ным рас­поло­же­нием дис­ка и меж­флан­цевым при­соеди­нением
DN 40 – 600 мм
PN 6,10,16 кгс/см2
Стальные дисковые затворы СНМ 58070

СНМ 58070

Стальные зат­­во­­ры дис­ко­вые с с двой­ным экс­центриси­тетом флан­цевые
DN 100 – 2400 мм
PN 6,10,16,25 кгс/см2
Стальные дисковые затворы СНМ 58090

СНМ 58090

Стальные зат­­во­­ры дис­ко­вые с трой­н­ым экс­центриси­тетом
DN 50 – 2000 мм
PN 6, 10, 16, 25,40, 63, 100 кгс/см2

Где применяют дисковый стальной затвор

Дисковый затвор (стальной поворотный) – запорная арматура универсального (общепромышленного) назначения. Считается более долговечной и оправданной по цене альтернативой популярным сегодня видам вентилей или кранов. Среди плюсов стального поворотного затвора:

  • простое обслуживание и удобная замена диска;
  • малая строительная длина;
  • легкий монтаж;
  • оправданная стоимость;
  • оптимальная герметичность.

Благодаря способности материала противостоять коррозии, заслонка со стальным корпусом служит дольше, сохраняя эксплуатационные показатели в широком диапазоне температур рабочей среды. Корпус и другие элементы изделия не деформируются, а сам механизм надежно защищает трубопровод от протечек и аварий. За счет чего дисковый затвор из стали нашел широкое применение в самых разных областях – от нефтегазовой промышленности до пищевой отрасли.

Установка дисковых стальных затворов

Стальные дисковые затворы устанавливают на трубопроводах систем вентиляции и кондиционирования, а также в сетях, подающих горячую и холодную воду, включая техническую или морскую (для нужд производства и обеспечения технологических процессов).

Заслонка обеспечивает полную герметичность при перекрытии потока и способна пропускать:

  • компоненты сыпучих материалов;
  • газы (чаще всего это природный газ в системах теплоснабжения и газификации жилых или нежилых объектов);
  • продукты нефти;
  • абразив;
  • агрессивные химические составы и вещества;
  • пищевые продукты.

Производство стальных дисковых затворов

Производство стальных дисковых затворов

Качественные стальные затворы поворотные изготавливают из различных марок стали. Выбор материала обусловлен обстоятельствами будущей эксплуатации арматуры и особенностями проекта трубопровода. Наиболее популярные варианты:

  • дисковый поворотный затвор из легированной стали марок LCC, LC1 и LC2, способной выдерживать низкие температуры в течение длительного времени (до -60 °C);
  • стальной поворотный затвор из углеродистого сплава WCB, тоже имеющей низкий температурный «порог» (сохраняет свойства при температуре рабочей среды до -40 °C);
  • устройство из нержавеющей стали CF8 или CF8M не только эффективно при низких температурах, но и устойчиво к коррозии.

Каталог стальных дисковых затворов представлен механизмами на различном управлении. В ассортименте ООО НПО «СпецНефтеМаш» – производителя запорной арматуры гарантированного качества – предлагаются поворотные стальные затворы, управляемые вручную с помощью рукояти-маховика, а также устройства с редуктором, электрическим или пневматическим приводом.

На выбор заказчика – поворотные затворы из стали разных марок, предназначенные для работы в трубопроводах с разным уровнем внутреннего давления. В том числе, высоким – некоторые модели рассчитаны на давление до 100 кгс/кв. см.

Характеристики и эксплуатация

Базовые характеристики стальных дисковых затворов, поставляемых НПО «СпецНефтеМаш»:

  • условный проход (диаметр корпуса, подбирается по размеру трубопровода) – от 25 до 2000 мм;
  • давление в системе – 10,2–102 кгс/кв. см (10–100 бар);
  • направление потока среды – любое;
  • соединение – фланцевое и межфланцевое.

Стальной фланцевый дисковый затвор, как и аналог с межфланцевым соединением, выполняется преимущественно в корпусе из углеродистой стали. Диск и шток изделия – из нержавейки. Благодаря конструкции, запорный механизм со стальным диском прост в плане установки или демонтажа с целью профилактики.

Все соединения выполнены по госстандарту. Монтаж стального межфланцевого дискового затвора поворотного осуществляется по ГОСТУ 12821–80 (между воротниковыми фланцами).

Управление запорным элементом (диском) в зависимости от пожеланий заказчика, характера рабочей среды и типа трубопровода может быть реализовано через шток (бесприводный вариант), рукоять, ручной редуктор, электро-, пневмо- или гидравлический привод.

Выбор стального поворотного затвора

Выбор стального поворотного затвора

В плане конструкции дисковый стальной затвор представляет собой клапана, движущиеся линейно, часто – с восходящим штоком. При выборе конкретного изделия нужно отталкиваться:

  • от габаритов трубопровода;
  • условий работы трубопроводной системы;
  • проектного способа монтажа.

Устройство устанавливают перпендикулярно трубе (горизонтально в отношении к земле), так, чтобы элемент управления, если это ручной привод, находился сверху. Данное положение обеспечит комфортный доступ к устройству. Если его размеры небольшие, допустима установка в вертикальных линиях, но при этом важно учитывать действие силы гравитации.

Купить дисковые стальные затворы в Дубне

Правильный выбор поворотного затвора из стали определяет не только долговечность его службы, но и надежность эксплуатации трубопровода, потому к вопросу стоит подойти со всей ответственностью. Простое решение – обратиться за консультацией к производителю арматуры. Специалисты ООО «СпецНефтеМаш» владеют полной информацией о наших механизмах и с удовольствием помогут определиться, какой вариант купить.

Наша компания осуществляет полный цикл поставок поворотных стальных затворов – от производства до упаковки и транспортировки к месту установки в любую точку России. Мы предлагаем не только выгодные цены от производителя, но и максимальные гарантии качества нашей продукции.

Чтобы заказать поворотный стальной затвор с индивидуальным подбором, звоните нам по телефону 8–800–3021–565 (по РФ бесплатно) или отправляйте запрос на адрес info@snmash.ru. Для быстрого заказа есть удобная форма онлайн – просто заполните короткую анкету у нас на сайте, и менеджер свяжется с вами в ближайшее время.
